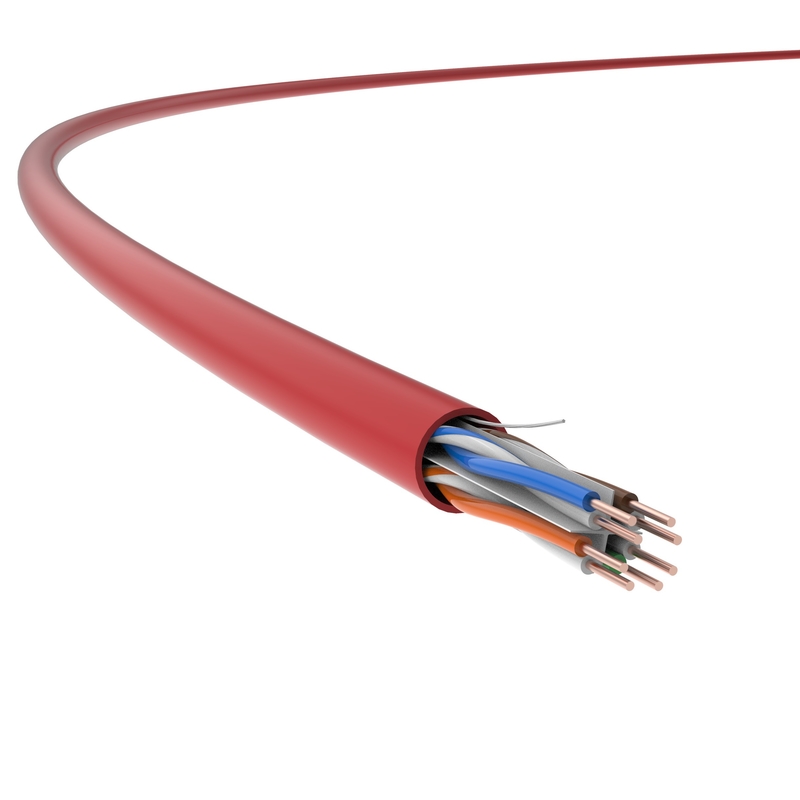

UTP Cat 6 Kablo, Kemirgen Önleyici Kablo, Fare Korumalı Cat 6 Kablo, Kemirgenlere Dayanıklı Kablo, 24 AWG Uygulaması
Bir telekomünikasyon kablolama sisteminin çalışma alanı telekomünikasyon çıkışından dağıtım odasındaki bağlantı panellerine uzanan kısmı olarak yatay kablolamada ve kullanıcı telekomünikasyon çıkışından bağlantı panellerine uzanan konut kablolamasında uygulanabilir.
Ürün Özellikleri
TC'nin Cat 6, 24 AWG, 4 çiftli, korumasız iç mekan kablosu,çapraz tip spline,kemirgenlere dayanıklı özel malzemeden yapılmış dış kılıf ile, Zayıflama ve NEXT dahil, GB/T 18015.5 (IEC 61156-5) standartlarında belirtilen parametreleri aşan teknik göstergeleri büyük ölçüde geliştirmek için optimize edilmiştir.
Aynı zamanda veri merkezinde yüksek iletim, yeni binalarda yapısal kablolama gereksinimlerine göre hareket eder.
Uygulama Standartları
TIA/EIA568-C.2
Teknik detaylar
İletim Performansı | Kat.6 | TC | |||||
Frekans (MHz) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
IL Zayıflaması (dB/100M) | 3.2 | 9.5 | 13.7 | 17.5 | 23.1 | 27.9 | 31 |
Yakın Uç Çapraz Konuşma Zayıflaması (SONRAKİ, dB) | 94.7 | 63.2 | 67.3 | 62.7 | 63.9 | 55.8 | 48.2 |
SONRAKİ Güç ve PS SONRAKİ (dB) | 78 | 63.3 | 67.4 | 61.2 | 54.3 | 52.9 | 50.9 |
Eşit Düzey Uzak Uç Çapraz Konuşma Zayıflatma (ACR-F, dB) | 77 | 78.9 | 84.5 | 83.8 | 84.9 | 70.5 | 60.9 |
ACR-F Gücü ve PS ACR-F (dB) | 72.8 | 62.8 | 72.4 | 70.9 | 69.7 | 65.3 | 60.3 |
Geri Dönüş Kaybı (RL, dB) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 27.8 | 25.3 |
Notlar: Yukarıdaki tabloya yansıtılan değerler tipik olarak IEC 61156-9'a göre ölçülür.
Fiziksel Özellikler | |
İletken Boyutu (nominal değer) |
4×2×0,53 (AWG24)
|
Kablonun Dış Çapı (nominal değer) |
6.0mm
|
Ağırlık (305m, paketle birlikte, Nominal değeri) |
13kg
|
Elektriksel Özellikler | |
Enine Dönüşüm Kaybı (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
Gecikme Eğriliği | 45ns/100m |
NVP |
%65
|
Ethernet Üzerinden Güç (POE) | IEEE 802.3at altında Gelişmiş Ethernet Üzerinden Güç |
Mekanik özellikler | |
Minimum Bükülme Yarıçapı (dinamik) |
24mm
|
Minimum Bükülme Yarıçapı (statik) |
48mm
|
Maksimum Kurulum Gerginliği |
100N
|
Yanıcılık (KemirgendayanıklıLSZH) | |
Alev Dayanımı (tek telden) | GB/T 18380.12 (IEC 60332-1-2) |
Duman Yoğunluğu | GB/T 17651 (IEC 61034-1/-2) |
Tehlikeli Halojen Gazı | GB/T 17650.1/.2 (IEC 60754-1/-2) |
