Cat 8 Ağ Kablosu, CAT8 Kablosu, Ethernet Kablosu CAT8 Uygulama
Cat 8, en yeni nesil çift ekranlı (S/FTP) ağ kablosu 4 çift, 2000 MHz bant genişliğini destekler ve 30 m'de 40 Gb/s'ye kadar ulaşır, özellikle veri merkezindeki sunucuları, anahtarları, patch panelleri ve diğer cihazları bağlamak için kullanışlıdır.
Cat 7/7A ve Cat 6A ile uyumlu, Cat 8.1/8.2 destekler 30 m'den (geçici olarak) 25G Base-T ve 100 m'den 10G Base-T, veri merkezi dışındaki yüksek hızlı ve bant genişliği yoğun konumlarda geçerlidir ve bu arada destekler Ethernet Üzerinden Güç (POE/POE+).
Özellikleri

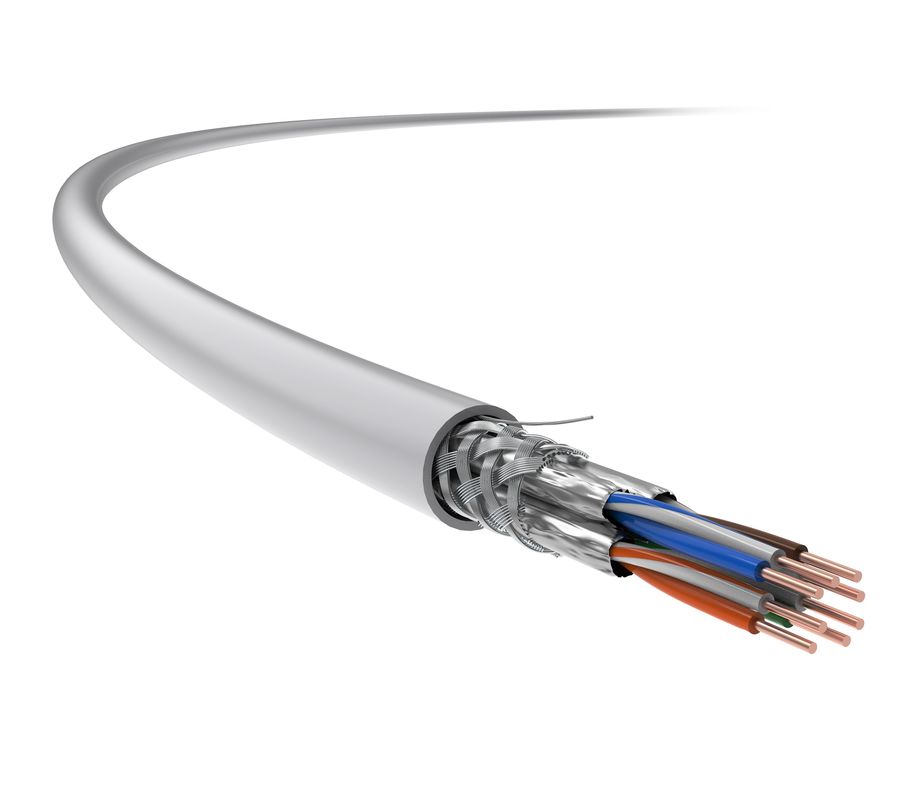

Cat 8.2, 8 çekirdekli S/FTP korumalı kablo, çift kalkan ve genel kalkan yapısı, her çift için ayrı bir alüminyum folyo kalkan ve genel olarak kalaylı bakır örgü örgülü kalkan.
Bu, Yakın Uç Çapraz Konuşma/Uzak Uç Çapraz Konuşma (NEXT/FEXT) ve Yabancı Yakın Uç Çapraz Konuşma (ANEXT) performansını optimize eder ve böylece maksimum 2000 MHz iletim frekansıyla sonuçlanır.
standartlar
GB/T 18233 (ISO/IEC 11801);GB 50311;TIA/EIA568-C.2
Teknik detaylar
İletim Performansı | kedi 8.2 | |||||
Frekans (MHz) | 4 | 300 | 600 | 1000 | 1600 | 2000 |
IL Zayıflaması (dB/100M) | 3.7 | 10.7 | 15.1 | 17.9 | 22 | 28,5 |
Yakın Uç Karışma Azaltma (SONRAKİ, dB) | 115 | 125.2 | 110.7 | 122.4 | 99.3 | 92.9 |
SONRAKİ Güç ve PS İLERİ (dB) | 80 | 80 | 75.8 | 72.5 | 69.4 | 68 |
Eşit Düzey Uzak Uç Karışma Azaltma (ACR-F, dB) | 75 | 50.8 | 44.7 | 40.3 | 36.2 | 34.6 |
ACR-F Gücü ve PS ACR-F (dB) | 80 | 52.7 | 46.6 | 42.2 | 38.1 | 36.2 |
İade Kaybı (RL, dB) | 23 | 18.9 | 16.8 | 15.2 | 13.8 | 13.1 |
Notlar: Yukarıdaki tabloda yansıtılan değerler tipik olarak IEC 61156-9'a göre ölçülür.
Fiziksel Özellikler | |
İletken Boyutu (nominal değer) | 4×2×0,60 (AWG23) |
Kablo Dış Çapı (nominal değer) |
8,2 mm |
Ağırlık (305m, paketle birlikte, Nominal değeri) |
22kg |
Elektriksel Özellikler | |
DC direnci (20℃) |
70Ω/km
|
Toprak Kapasitesi | ≦ 5,6 nF/100m (@1kHz) |
100MHz Karakteristik Empedans |
100Ω±35Ω
|
Enine Dönüşüm Kaybı (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
Eğriliği Geciktir | 25ns/100m |
NVP |
%74
|
Ethernet Üzerinden Güç (POE) | IEEE 802.3at altında Ethernet Üzerinden Gelişmiş Güç |
Mekanik özellikler | |
Minimum Bükme Yarıçapı (dinamik) |
34mm
|
Minimum Bükme Yarıçapı (statik) |
68 mm
|
Maksimum Kurulum Gerginliği | 100N |
Ekstrüzyon Önleme Kapasitesi | 1000N/10cm |
Anti-Şok Kapasitesi | ≥ 10 kez |
Kurulum Sıcaklık Aralığı | -0℃ ~+40℃ |
Çalışma Sıcaklık Aralığı | -20℃ ~+75℃ |
Yanıcılık (PVC) | |
PVC Alev Dayanımı |
GB/T 18380.12 (IEC 60332-1-2)
|
Yangın Derecesi CM |
UL 1581/ UL 1666
|
Yanıcılık (LSZH) | |
Alev Direnci (tek telli) | GB/T 18380.12 (IEC 60332-1-2) |
Alev Direnci (demetlenmiş tellerin) | GB/T 18380.35 (IEC 60332-3-24) |
Duman Yoğunluğu | GB/T 17651 (IEC 61034-1/-2) |
Tehlikeli Halojen Gaz | GB/T 17650.1/.2 (IEC 60754-1/-2) |
