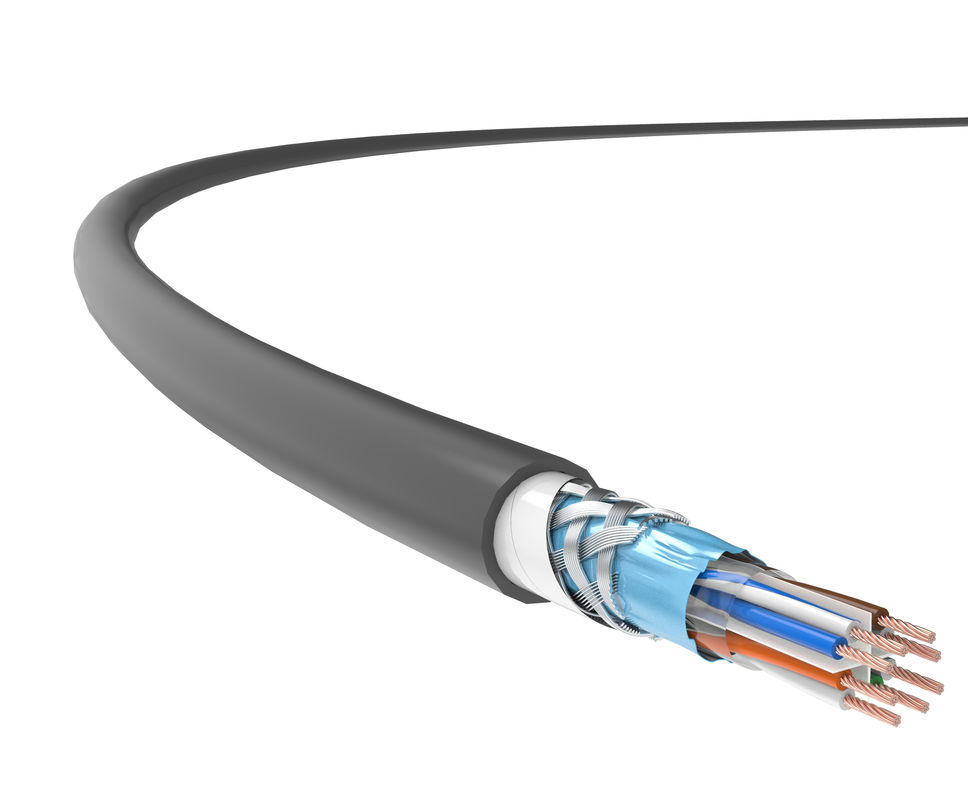

Cat 6 Kablo, Cat 6 Ağ Kablosu, Cat 6 Ethernet Kablosu, SFTP Cat 6 Kablo Uygulaması
Çapraz bağlı, düşük dumanlı sıfır halojen kablo, mükemmelAlev direnciavantajlarının yanı sıra,yüksek aşırı yük kapasitesi, büyük kapasite ve yalıtım direnci, yüksek binalarda, otellerde, alışveriş merkezlerinde, spor stadyumlarında, ulaşım merkezlerinde, eğlence mekanlarında ve yangına maruz kalmanın yalnızca üretebileceği diğer kalabalık yerlerde kullanılmak üzere tasarlanmıştır.yüksek alev geciktirici, düşük duman sıfır halojen, toksik olmayan, aşındırıcı olmayan gazlar.
Ürün Özellikleri
Özel çapraz bağlı, LSZH, alev geciktirici ceket aşağıdaki avantajlara sahiptir:yüksek aşırı yük kapasitesi, geniş alan ve yalıtım direnci, uzun ömür, çevre koruma ve güvenlik, bu da ateşe maruz kaldığında yalnızca LSZH, toksik olmayan ve aşındırıcı olmayan gazlar üretebilmesini sağlar.
Uygulama Standartları
GB/T 18233 (ISO/IEC 11801);GB 50311;TIA/EIA568-C.2
Teknik detaylar
İletim Performansı | Kat.6 | TC | |||||
Frekans (MHz) | 4 | 20 | 62.5 | 100 | 200 | 250 | 350 |
IL Zayıflaması (dB/100M) | 3.4 | 9.5 | 13.5 | 17.2 | 24.8 | 28 | 31 |
Yakın Uç Çapraz Konuşma Zayıflaması (SONRAKİ, dB) | 94 | 92.4 | 90.5 | 87.9 | 78.8 | 74.9 | 62.4 |
SONRAKİ Güç ve PS SONRAKİ (dB) | 73.9 | 69.9 | 61.7 | 64.3 | 59.6 | 61 | 58.6 |
Eşit Düzey Uzak Uç Çapraz Konuşma Zayıflatma (ACR-F, dB) | 108.9 | 99.2 | 90.7 | 107.2 | 82.8 | 77.2 | 74.6 |
ACR-F Gücü ve PS ACR-F (dB) | 94.4 | 91.2 | 87.9 | 90.5 | 77 | 73.8 | 70.5 |
Geri Dönüş Kaybı (RL, dB) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 27.8 | 25.3 |
Notlar: Yukarıdaki tabloya yansıtılan değerler tipik olarak IEC 61156-9'a göre ölçülür.
Fiziksel Özellikler | |
İletken Boyutu (nominal değer) |
4×2× (7*0,2 mm) (AWG24)
|
Kablonun Dış Çapı (nominal değer) |
9.0mm
|
Ağırlık (305m, paketle birlikte, Nominal değeri) |
22kg
|
Elektriksel Özellikler | |
DC direnci (20 ℃) |
93,8Ω/km
|
Toprak Kapasitesi | ≦ 5,6 nF/100m (@1kHz) |
100MHz Karakteristik Empedans |
100Ω±30Ω
|
Çapraz Dönüşüm Kaybı (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
Mekanik özellikler | |
Ekstrüzyon Önleme Kapasitesi | 1000N/10cm |
Anti-Şok Kapasitesi | ≥ 10 kez |
Kurulum Sıcaklık Aralığı | -0°C ~+40°C |
Çalışma Sıcaklığı Aralığı | -20°C ~+75°C |
Yanıcılık (LSZH) | |
Alev Direnci (tek telden) | GB/T 18380.12 (IEC 60332-1-2) |
Alev Dayanımı (demetlenmiş tellerin)
|
GB/T 18380.35 (IEC 60332-3-24)
|
Duman Yoğunluğu | GB/T 17651 (IEC 61034-1/-2) |
Tehlikeli Halojen Gazı | GB/T 17650.1/.2 (IEC 60754-1/-2) |
