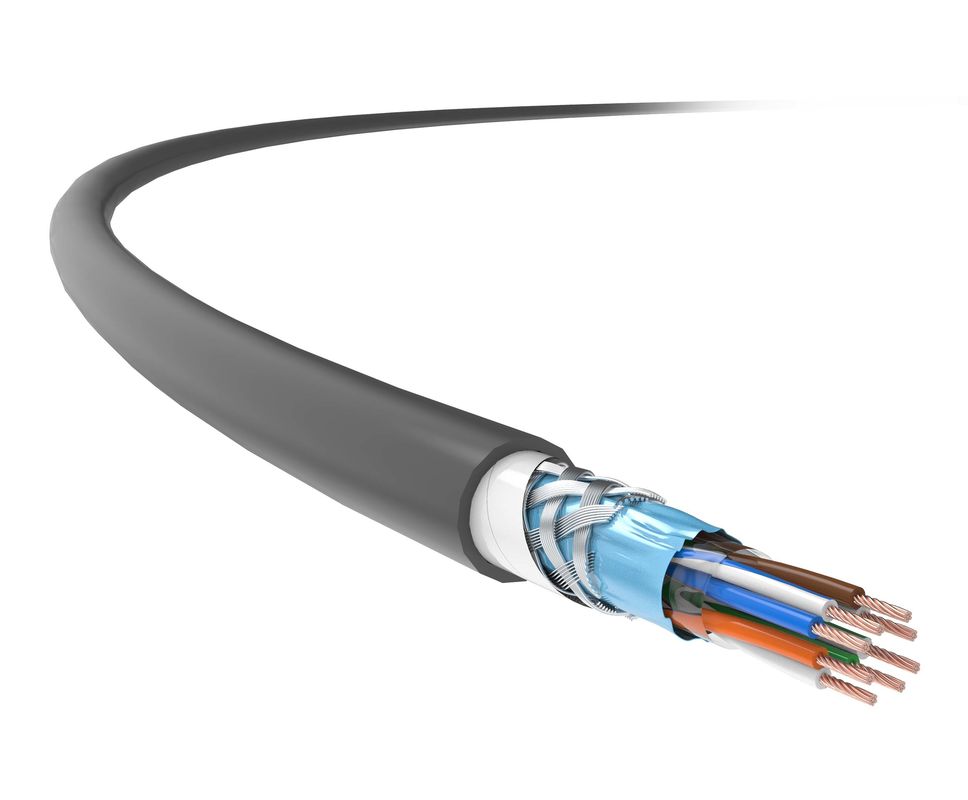

Ağ Kablosu SFTP CAT5E 22AWG Çıplak Bakır Çapraz Bağlantılı LSZH Ceket
Cat 5E Yumuşak Kablo, SFTP Cat 5E Kablo, Cat 5E Ağ Kablo, 22 AWG Uygulama
Çapraz bağlantılı, düşük duman sıfır halogen kablosumükemmel alev dayanıklılığı, yanı sıra avantajlarıYüksek aşırı yük kapasitesi, büyük ampacity ve yalıtım direnci, yüksek binalarda, otellerde, alışveriş merkezlerinde, spor stadyumlarında, ulaşım merkezlerinde, eğlence salonlarında ve ateşe maruz kalmanın sadeceYüksek alev geriliği, düşük duman sıfır halogen, toksik olmayan, koroziv olmayan gazlar.
Bu özellikleDemiryolu geçiş sistemindeki PISUlusal göreceli standartlara göre çapraz bağlantılı kabloların kullanımı konusunda ilk önceliği verilmesi gerekenler.
TC'nin çapraz bağlantılı, düşük dumanlı, sıfır halogen, alev geriletici, kalkanlı kablosu, ilgili ulusal standartlara tam uygun.
Ürün Özellikleri
TC'nin Cat 5e, 22 AWG, çift korumalı, çapraz bağlantılı, LSZH, alev geriletici, kapalı, 4 çiftli kablo yataklarıÇift ve grup bükme teknolojisinde, kabul ediyor% 80'den fazla yoğunlukta çapraz spline, bakır ağ örgü, vegenel alüminyum folyo kalkanı;2 çiftli kablolar yatırım yaparkenYıldız dörtlü teknolojisi, ile85%'den fazla yoğunlukta bakır ağ örgü.
Özel çapraz bağlantılı, LSZH, alev geriletici ceket avantajları vardırYüksek aşırı yükleme kapasitesi, büyük ampacity ve yalıtım direnci, uzun ömür, çevre koruma ve güvenlikBu, ateşe maruz kaldığında sadece LSZH, toksik ve koroziv olmayan gazlar üretebilmesini sağlar.
Bu arada, kablo desteklerEthernet üzerinden güç (POE/POE+).
Uygulama Standartları
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2
Teknik Ayrıntılar
| Değişiklikler |
Kategorisi 5E |
TC |
| Frekans (MHz) |
4 |
10 |
20 |
31.25 |
62.5 |
100 |
150 |
| IL Zayıflama (dB/100M) |
3.9 |
5.8 |
8.1 |
10.1 |
15.4 |
20 |
21.5 |
| Yakın Son Çapraz Ses Boşaltımı (NEXT, dB) |
82.1 |
85 |
65 |
60 |
60 |
50 |
48 |
| NEXT Güç ve PS NEXT (dB) |
80.3 |
82.4 |
62.9 |
58.3 |
57.9 |
49.3 |
46 |
| Eşit Seviye Uzak Sınırlı Sınırlı Ses Sınırlandırması (ACR-F, dB) |
81.6 |
80.9 |
75.6 |
65.6 |
63.7 |
59 |
55.8 |
| ACR-F Gücü ve PS ACR-F (dB) |
79.8 |
78.1 |
72.6 |
66.7 |
58 |
53.6 |
50.9 |
| Geri dönüş kaybı (RL, dB) |
31.2 |
32.9 |
38.8 |
33.7 |
23.8 |
26.2 |
24.9 |
Notlar: Yukarıdaki tablodaki değerler tipik olarak IEC 61156-9 uyarınca ölçülür.
| Fiziksel Özellikler |
| İletici Boyutu (Nominel Değeri) |
4×2× (19*0.16mm) (AWG22)
|
Kablonun dış çapı (nominal)
değer) |
|
Ağırlık (305m, paketle birlikte,
nominal değeri) |
22 kg
|
| Elektriksel Özellikler |
| DC direnci (20°C) |
145Ω/km
|
| Toprağın Kapasitesi |
️ 5.6 nF/100m (@ 1kHz) |
| 100MHz Karakteristik Impedans |
100Ω±15Ω
|
| Çapraz dönüşüm kaybı (TCL) |
≥ 55dB ((30-100MHz)
|
| Gecikme Eğlencesi |
45ns/100m |
| NVP |
% 65
|
| Ethernet üzerinden güç (POE) |
IEEE 802.3at altında Geliştirilmiş Güç Üzerine Ethernet |
| Mekanik Özellikler |
| Minimum Eğiliş Yarıçapı (dinamik) |
28 mm
|
| Minimum Eğiliş Yarıçapı (statik) |
|
| En yüksek kurulum gerilimi |
100N
|
| Ekstrüzyon karşıtı kapasitesi |
1000N/10cm |
| Şok karşıtı kapasite |
≥ 10 kez |
| Kurulum sıcaklık aralığı |
-0°C ~ +40°C |
| Çalışma sıcaklık aralığı |
-40°C ~ +80°C |
| Yanıcılık (LSZH) |
| Alev Direnci (tek telden) |
GB/T 18380.12 (IEC 60332-1-2) |
|
Alev Direnci (toplumlu tellerin)
|
GB/T 18380.35 (IEC 60332-3-24)
|
| Duman yoğunluğu |
GB/T 17651 (IEC 61034-1/2) |
| Tehlikeli Halogen Gazı |
GB/T 17650.1/.2 (IEC 60754-1/-2) |
