Cat 6A Kablosu, CAT 6A Ağ Kablosu, CAT6A Ethernet Kablosu, Taktik CAT6A Kablosu Uygulaması
Aşınma, korozyon, yağ/hava/ozon direnci, çekme kuvveti, yüksek ve düşük sıcaklık gibi kablo performansının iyi olması gereken zorlu saha ortamlarında veya kapalı endüstriyel ortamlarda uygulanabilir.
TC'nin FTP-51 serisi, iç/dış Cat 6A korumalı taktik kablo 600MHZ'ye kadar test frekansı, endüstri standardı 500MHz olan diğer Cat 6A kablolarından daha yüksek.
Bu arada, destekliyor 10G Base-T uygulamaları ve Ethernet Üzerinden Güç (POE/POE+).
Ürün Özellikleri

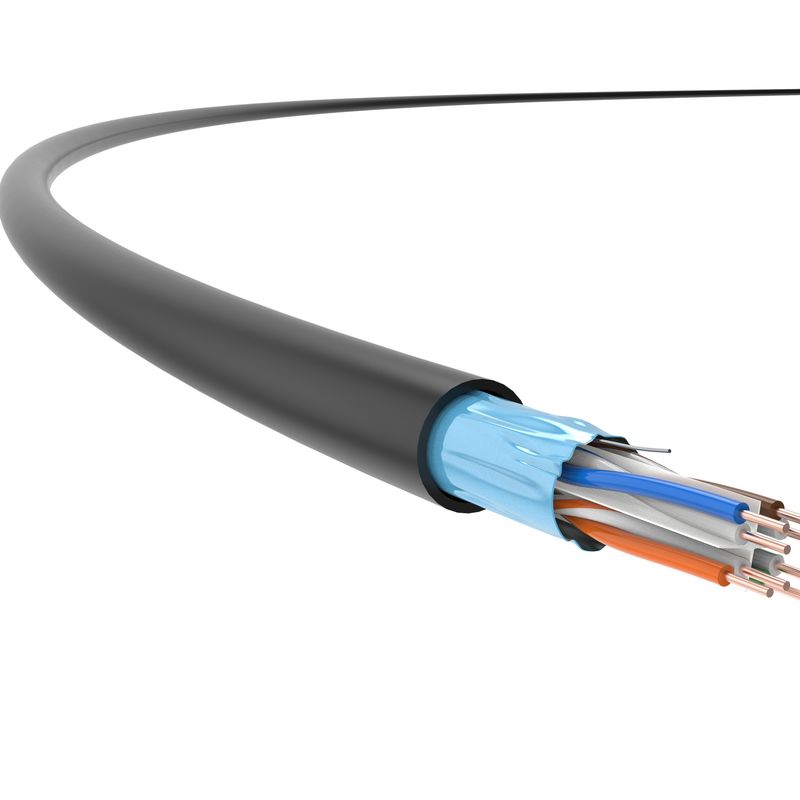

TC'nin Cat 6A, 23 AWG, 4 çift korumalı taktik kablosu benimser çapraz tip spline ve genel alüminyum folyo kalkan, Zayıflama, SONRAKİ ve ANEK dahil olmak üzere teknik göstergeleri büyük ölçüde geliştirmek için optimize edilmiştir.
benzersiz TPU ceket sahaya, endüstriyel ortama ve diğer zorlu ortamlara maruz kalsa bile yüksek verimli veri iletimi sağlar.
Performansı, GB/T 18015.5 (IEC 61156-5) standartlarında belirtilen tüm parametreleri aşmaktadır.Ve kablo, özellikle yüksek hızlı ve kararlı kablo iletiminin gerekli olduğu bazı zorlu elektromanyetik ortamlarda kullanışlıdır.
Aynı zamanda yeni binalarda yapısal yapısal kablolama gereksinimlerine göre hareket eder.
Uygulama Standartları
GB/T 18233 (ISO/IEC 11801);GB 50311;TIA/EIA568-C.2
Teknik detaylar
İletim Performansı | Kat.6A | TC | |||||
Frekans (MHz) | 4 | 31.25 | 62.5 | 100 | 300 | 500 | 600 |
IL Zayıflaması (dB/100M) | 3.5 | 10.1 | 14.4 | 18.2 | 28 | 35.4 | 41.4 |
Yakın Uç Karışma Azaltma (SONRAKİ, dB) | 100,1 | 88.7 | 83 | 80.1 | 70.4 | 59.6 | 58.6 |
SONRAKİ Güç ve PS İLERİ (dB) | 90.4 | 87.1 | 80.4 | 78.6 | 68.9 | 57.8 | 56.2 |
Eşit Düzey Uzak Uç Karışma Azaltma (ACR-F, dB) | 95.8 | 91.5 | 87 | 84.1 | 76.4 | 71.6 | 72.6 |
ACR-F Gücü ve PS ACR-F (dB) | 91.4 | 88.1 | 85.4 | 86.3 | 76.9 | 69.1 | 67.9 |
İade Kaybı (RL, dB) | 40.9 | 41.3 | 37.9 | 35 | 30.7 | 22.7 | 19.7 |
Notlar: Yukarıdaki tabloda yansıtılan değerler tipik olarak IEC 61156-9'a göre ölçülür.
Fiziksel Özellikler | |
İletken Boyutu (nominal değer) |
4×2×0,57 (AWG23)
|
Kablo Dış Çapı (nominal değer) |
8.0mm
|
Ağırlık (305m, paketle birlikte, Nominal değeri) |
21kg
|
Elektriksel Özellikler | |
DC direnci (20℃) |
93.8Ω/km
|
Toprak Kapasitesi | ≦ 5,6 nF/100m (@1kHz) |
100MHz Karakteristik Empedans |
100Ω±15Ω
|
Enine Dönüşüm Kaybı (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
Eğriliği Geciktir | 25ns/100m |
NVP |
%69
|
Ethernet Üzerinden Güç (POE) | IEEE 802.3at altında Ethernet Üzerinden Gelişmiş Güç |
Mekanik özellikler | |
Minimum Bükme Yarıçapı (dinamik) |
32 mm
|
Minimum Bükme Yarıçapı (statik) |
64 mm
|
Maksimum Kurulum Gerginliği |
150N
|
Ekstrüzyon Önleme Kapasitesi | 1000N/10cm |
Anti-Şok Kapasitesi | ≥ 10 kez |
Kurulum Sıcaklık Aralığı | -0℃ ~+40℃ |
Çalışma Sıcaklık Aralığı | -20℃ ~+75℃ |
Yanıcılık (TPU) | |
TPU Alev Direnci |
GB/T 18380.12 (IEC 60332-1-2)
|
