Cat 6A Kablosu, CAT6A Ağ Kablosu, FTP CAT6A Kablosu, CAT 6A Ethernet Kablosu Uygulaması
Bir telekomünikasyon kablolama sisteminin çalışma alanı telekomünikasyon çıkışından dağıtım odasındaki bağlantı panellerine uzanan kısmı olarak yatay kablolamada ve kullanıcı telekomünikasyon çıkışından bağlantı panellerine uzanan konut kablolamasında uygulanabilir.
Ürün Özellikleri

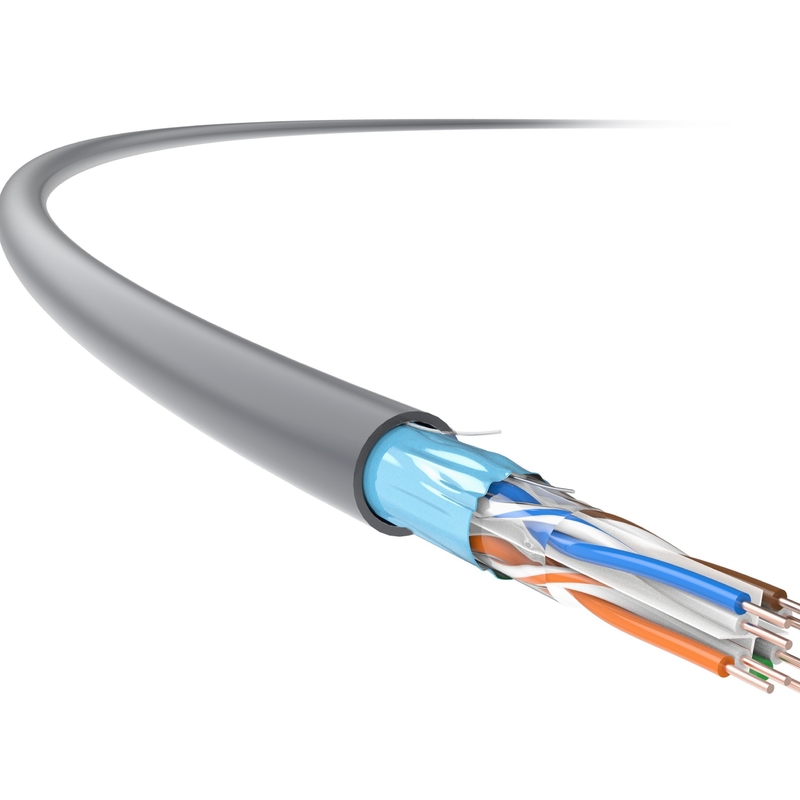

TC'nin Cat 6A, 23 AWG, 4-çift, U/FTP ekranlı iç mekan kablosu,çapraz tip spline ve genel alüminyum folyo kalkan, Zayıflama, NEXT ve ANEXT dahil olmak üzere GB/T 18015.5 (IEC 61156-5) standartlarında belirtilen parametreleri aşan teknik göstergeleri büyük ölçüde geliştirmek için optimize edilmiştir.
Bazı durumlarda özellikle yararlıdırzorlu elektromanyetik ortamlaryüksek hızlı ve kararlı kablo iletiminin gerekli olduğu yerlerde.
Aynı zamanda veri merkezinde yüksek iletim, yeni binalarda yapısal yapısal kablolama gereksinimlerine göre hareket eder.
Uygulama Standartları
TIA/EIA568-C.2
Teknik detaylar
İletim Performansı | Kat.6A | TC | |||||
Frekans (MHz) | 4 | 31.25 | 62.5 | 100 | 300 | 500 | 600 |
IL Zayıflaması (dB/100M) | 3.5 | 10.1 | 14.4 | 18.2 | 28 | 35.4 | 41.4 |
Yakın Uç Çapraz Konuşma Zayıflaması (SONRAKİ, dB) | 100.1 | 88.7 | 83 | 80.1 | 70.4 | 59.6 | 58.6 |
SONRAKİ Güç ve PS SONRAKİ (dB) | 90.4 | 87.1 | 80.4 | 78.6 | 68.9 | 57.8 | 56.2 |
Eşit Düzey Uzak Uç Çapraz Konuşma Zayıflatma (ACR-F, dB) | 95.8 | 91.5 | 87 | 84.1 | 76.4 | 71.6 | 72.6 |
ACR-F Gücü ve PS ACR-F (dB) | 91.4 | 88.1 | 85.4 | 86.3 | 76.9 | 69.1 | 67.9 |
Geri Dönüş Kaybı (RL, dB) | 40.9 | 41.3 | 37.9 | 35 | 30.7 | 22.7 | 19.7 |
Notlar: Yukarıdaki tabloya yansıtılan değerler tipik olarak IEC 61156-9'a göre ölçülür.
Fiziksel Özellikler | |
İletken Boyutu (nominal değer) |
4×2×0,57 (AWG23)
|
Kablonun Dış Çapı (nominal değer) |
7,3 mm
|
Ağırlık (305m, paketle birlikte, Nominal değeri) |
18kg
|
Elektriksel Özellikler | |
DC direnci (20 ℃) |
93,8Ω/km
|
Toprak Kapasitesi | ≦ 5,6 nF/100m (@1kHz) |
100MHz Karakteristik Empedans |
100Ω±15Ω
|
Mekanik özellikler | |
Minimum Bükülme Yarıçapı (dinamik) |
29mm
|
Minimum Bükülme Yarıçapı (statik) |
58mm
|
Maksimum Kurulum Gerginliği |
100N
|
Ekstrüzyon Önleme Kapasitesi | 1000N/10cm |
Yanıcılık (LSZH) | |
Alev Dayanımı (tek telden) | GB/T 18380.12 (IEC 60332-1-2) |
Alev Dayanımı (demetlenmiş tellerin) | GB/T 18380.35 (IEC 60332-3-24) |
Duman Yoğunluğu | GB/T 17651 (IEC 61034-1/-2) |
Tehlikeli Halojen Gazı | GB/T 17650.1/.2 (IEC 60754-1/-2) |
