Cat 6 Kablo, Cat 6 Ağ Kablosu, Cat 6 Ethernet Kablosu, TPU kılıf, dış mekan uygulaması
Aşınma, korozyon, yağ/hava/ozon direnci, çekme kuvveti, yüksek ve düşük sıcaklık gibi kablo özelliklerinin iyi olması gereken zorlu saha ortamlarında veya kapalı endüstriyel ortamlarda uygulanabilir.
Ürün Özellikleri

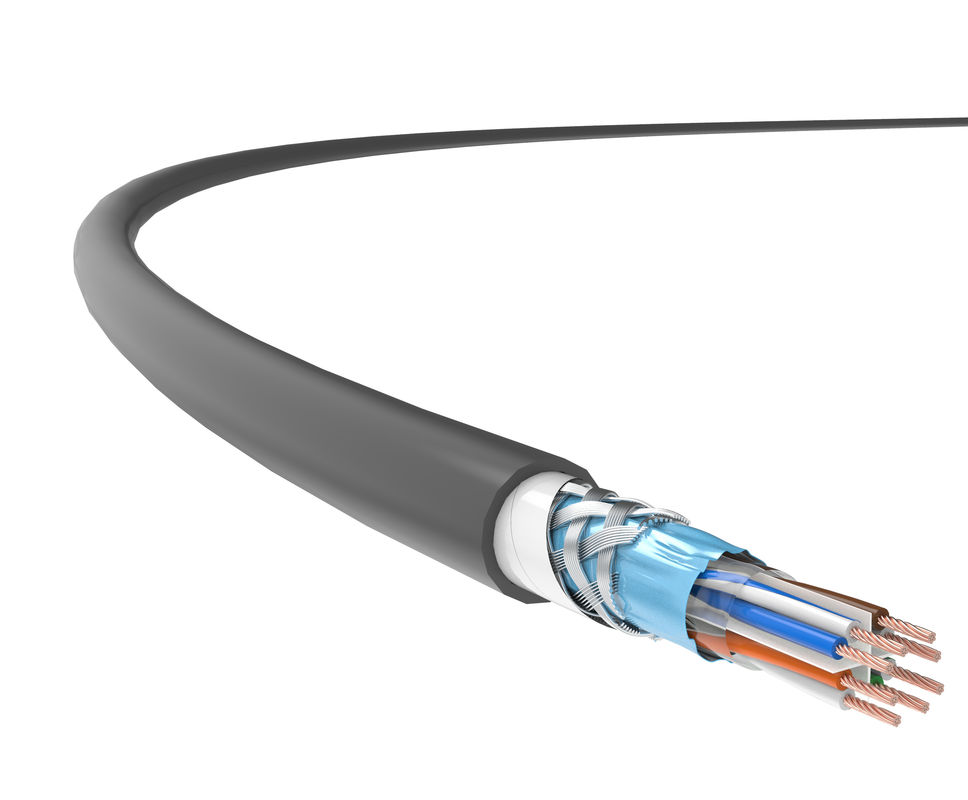

TC'nin Cat 6, 23 AWG, 4 çift korumalı taktik kablosu benimserçapraz tip spline ve genel alüminyum folyo kalkan, Zayıflama, NEXT ve ANEXT dahil olmak üzere teknik göstergeleri büyük ölçüde geliştirmek için optimize edilmiştir.Eşsiz TPU ceketi, sahada, endüstriyel ortamda ve diğer zorlu ortamlarda bile yüksek verimli veri iletimi sağlar.
Performansı, IEC 61156-5 standartlarında belirtilen tüm parametrelerin üzerindedir.
Kablo, özellikle yüksek hızlı ve kararlı kablo iletiminin gerekli olduğu bazı zorlu elektromanyetik ortamlarda kullanışlıdır.
Aynı zamanda yeni binalarda yapısal kablolama gereksinimlerine göre hareket eder.
Uygulama Standartları
ISO/IEC 11801
Teknik detaylar
İletim Performansı | Kat.6 | TC | |||||
Frekans (MHz) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
IL Zayıflaması (dB/100M) | 3.4 | 9.5 | 13.5 | 17.2 | 24.8 | 28 | 31 |
Yakın Uç Çapraz Konuşma Zayıflaması (SONRAKİ, dB) | 94 | 77.4 | 69.5 | 72.9 | 65.3 | 61.9 | 62.4 |
SONRAKİ Güç ve PS SONRAKİ (dB) | 73.9 | 69.9 | 61.7 | 64.3 | 59.6 | 61 | 58.6 |
Eşit Düzey Uzak Uç Çapraz Konuşma Zayıflatma (ACR-F, dB) | 108.9 | 99.2 | 90.7 | 107.2 | 82.8 | 77.2 | 74.6 |
ACR-F Gücü ve PS ACR-F (dB) | 94.4 | 91.2 | 87.9 | 90.5 | 77 | 73.8 | 70.5 |
Geri Dönüş Kaybı (RL, dB) | 37.3 | 37.5 | 37.3 | 31.6 | 23.4 | 24.2 | 22.8 |
Notlar: Yukarıdaki tabloya yansıtılan değerler tipik olarak IEC 61156-9'a göre ölçülür.
Elektriksel Özellikler | |
DC direnci (20 ℃) |
93,8Ω/km
|
Toprak Kapasitesi | ≦ 5,6 nF/100m (@1kHz) |
100MHz Karakteristik Empedans |
100Ω±15Ω
|
Enine Dönüşüm Kaybı (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
Gecikme Eğriliği | 25ns/100m |
Mekanik özellikler | |
Minimum Bükülme Yarıçapı (dinamik) |
32mm
|
Minimum Bükülme Yarıçapı (statik) |
60mm
|
Maksimum Kurulum Gerginliği |
150N
|
Ekstrüzyon Önleme Kapasitesi | 1000N/10cm |
Yanıcılık (TPU) | |
TPU Alev Dayanımı | GB/T 18380.12 (IEC 60332-1-2) |
