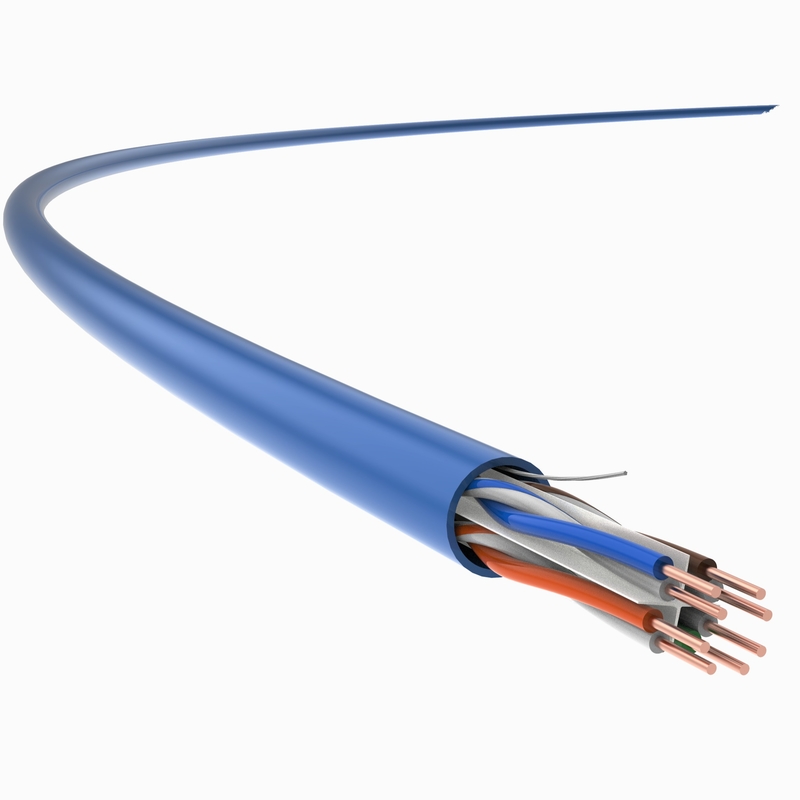

Cat 6 Kablo, UTP Cat 6 Ağ Kablosu, Çıplak Bakır, 24AWG, 0,53 mm, PVC Kılıf, İç Mekan Uygulaması
Bir telekomünikasyon kablolama sisteminin çalışma alanı telekomünikasyon çıkışından dağıtım odasındaki bağlantı panellerine uzanan kısmı olarak yatay kablolamada ve kullanıcı telekomünikasyon çıkışından bağlantı panellerine uzanan konut kablolamasında uygulanabilir.
TC'nin UTP-13/23 serisi, bina içi Cat 6 ekransız kablolama sistemi yatırımıdaha küçük çaplı yeni AWG24 iletkenler.
Ürün Özellikleri
TC'nin Cat 6, 24 AWG, 4 çiftli, korumasız iç mekan kablosu,mükemmel çapraz tip spline, Zayıflama ve NEXT dahil olmak üzere GB/T 18015.5 (IEC 61156-5) standartlarında belirtilen parametreleri aşan ve yüksek hızlı ve kararlı kablo iletimi sağlayan teknik göstergeleri büyük ölçüde geliştirmek için optimize edilmiştir.
Daha küçük boyutu, saha yapımını kolaylaştırır.Aynı zamanda veri merkezinde yüksek iletim, yeni binalarda yapısal kablolama gereksinimlerine göre hareket eder.
Uygulama Standartları
GB/T 18233 (ISO/IEC 11801);GB 50311;TIA/EIA568-C.2
Teknik detaylar
İletim Performansı | Kat.6 | TC | |||||
Frekans (MHz) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
IL Zayıflaması (dB/100M) | 3.2 | 9.5 | 13.7 | 17.5 | 23.1 | 27.9 | 31 |
Yakın Uç Çapraz Konuşma Zayıflaması (SONRAKİ, dB) | 94.7 | 63.2 | 67.3 | 62.7 | 63.9 | 55.8 | 48.2 |
SONRAKİ Güç ve PS SONRAKİ (dB) | 78 | 63.3 | 67.4 | 61.2 | 54.3 | 52.9 | 50.9 |
Eşit Düzey Uzak Uç Çapraz Konuşma Zayıflatma (ACR-F, dB) | 77 | 78.9 | 84.5 | 83.8 | 84.9 | 70.5 | 60.9 |
ACR-F Gücü ve PS ACR-F (dB) | 72.8 | 62.8 | 72.4 | 70.9 | 69.7 | 65.3 | 60.3 |
Geri Dönüş Kaybı (RL, dB) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 27.8 | 25.3 |
Notlar: Yukarıdaki tabloya yansıtılan değerler tipik olarak IEC 61156-9'a göre ölçülür.
Elektriksel Özellikler | |
DC direnci (20 ℃) |
95Ω/km
|
Toprak Kapasitesi | ≦ 5,6 nF/100m (@1kHz) |
100MHz Karakteristik Empedans |
100Ω±15Ω
|
Enine Dönüşüm Kaybı (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
Gecikme Eğriliği | 25ns/100m |
NVP |
%65
|
Ethernet Üzerinden Güç (POE) | IEEE 802.3at altında Gelişmiş Ethernet Üzerinden Güç |
Mekanik özellikler | |
Minimum Bükülme Yarıçapı (dinamik) |
24mm
|
Minimum Bükülme Yarıçapı (statik) |
48mm
|
Maksimum Kurulum Gerginliği |
100N
|
Ekstrüzyon Önleme Kapasitesi | 1000N/10cm |
Anti-Şok Kapasitesi | ≥ 10 kez |
Kurulum Sıcaklık Aralığı | -0°C ~+40°C |
Çalışma Sıcaklığı Aralığı | -20°C ~+75°C |
Yanıcılık (PVC) | |
PVC Alev Dayanımı | GB/T 18380.12 (IEC 60332-1-2) |
Yangın Sınıfı CM | UL 1581 |
