Cat 6 Kablo, İç Mekan Cat 6 Kablo, Cat 6 Ağ Kablosu, Cat 6 Ethernet Kablosu, UTP Cat 6 Kablo Uygulaması
Bir telekomünikasyon kablolama sisteminin çalışma alanı telekomünikasyon çıkışından dağıtım odasındaki bağlantı panellerine uzanan kısmı olarak yatay kablolamada ve kullanıcı telekomünikasyon çıkışından bağlantı panellerine uzanan konut kablolamasında uygulanabilir.
Ürün Özellikleri

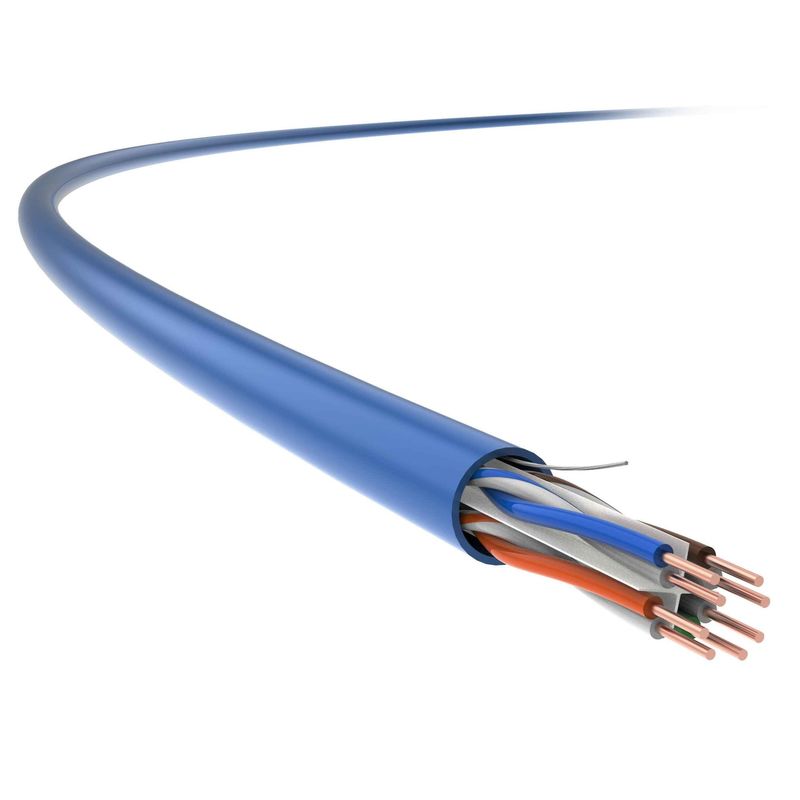

TC'nin Cat 6, 23 AWG, ekransız iç mekan kablosu,mükemmel çapraz tip spline, Zayıflama ve NEXT dahil olmak üzere GB/T 18015.5 (IEC 61156-5) standartlarında belirtilen parametreleri aşan ve yüksek hızlı ve kararlı kablo iletimi sağlayan teknik göstergeleri büyük ölçüde geliştirmek için optimize edilmiştir.
Aynı zamanda veri merkezinde yüksek iletim, yeni binalarda yapısal kablolama gereksinimlerine göre hareket eder.
Uygulama Standartları
TIA/EIA568-C.2
Teknik detaylar
İletim Performansı | Kat.6 | TC | |||||
Frekans (MHz) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
IL Zayıflaması (dB/100M) | 3.2 | 10.5 | 14.7 | 20.5 | 28.5 | 32.9 | 41 |
Yakın Uç Çapraz Konuşma Zayıflaması (SONRAKİ, dB) | 86.7 | 70 | 67.3 | 67.7 | 55.9 | 59.8 | 55.2 |
SONRAKİ Güç ve PS SONRAKİ (dB) | 78 | 63.3 | 57.4 | 61.2 | 54.3 | 51.9 | 46.9 |
Eşit Düzey Uzak Uç Çapraz Konuşma Zayıflatma (ACR-F, dB) | 77 | 78.9 | 84.5 | 83.8 | 84.9 | 62.9 | 60 |
ACR-F Gücü ve PS ACR-F (dB) | 72.8 | 62.8 | 72.4 | 70.9 | 69.7 | 62.3 | 58.9 |
Geri Dönüş Kaybı (RL, dB) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 26.3 | 22.5 |
Notlar: Yukarıdaki tabloya yansıtılan değerler tipik olarak IEC 61156-9'a göre ölçülür.
Fiziksel Özellikler | |
İletken Boyutu (nominal değer) |
4×2×0,55 (AWG23)
|
Kablonun Dış Çapı (nominal değer) |
6.0mm
|
Ağırlık (305m, paketle birlikte, Nominal değeri) |
13kg
|
Elektriksel Özellikler | |
DC direnci (20 ℃) |
93,8Ω/km
|
Toprak Kapasitesi | ≦ 5,6 nF/100m (@1kHz) |
100MHz Karakteristik Empedans |
100Ω±15Ω
|
Çapraz Dönüşüm Kaybı (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
Mekanik özellikler | |
Minimum Bükülme Yarıçapı (dinamik) |
24mm
|
Minimum Bükülme Yarıçapı (statik) |
48mm
|
Maksimum Kurulum Gerginliği |
100N
|
Ekstrüzyon Önleme Kapasitesi | 1000N/10cm |
Yanıcılık (PVC) | |
PVC Alev Dayanımı | GB/T 18380.12 (IEC 60332-1-2) |
Yangın Sınıfı CM | UL 1581 |
