Cat 6A Kablosu, CAT6A Ağ Kablosu, FTP CAT6A Kablosu, CAT 6A Ethernet Kablosu Uygulaması
TC'nin FTP-11 serisi, bina içi Cat 6A ekranlı kablolama sistemi,600MHZ'ye kadar test frekansı500MHz endüstri standardı olan diğer Cat 6A kablolarından daha yüksek.
Bu arada destekliyor10G Base-T uygulamaları ve Power Over Ethernet (POE/POE+).
Ürün Özellikleri

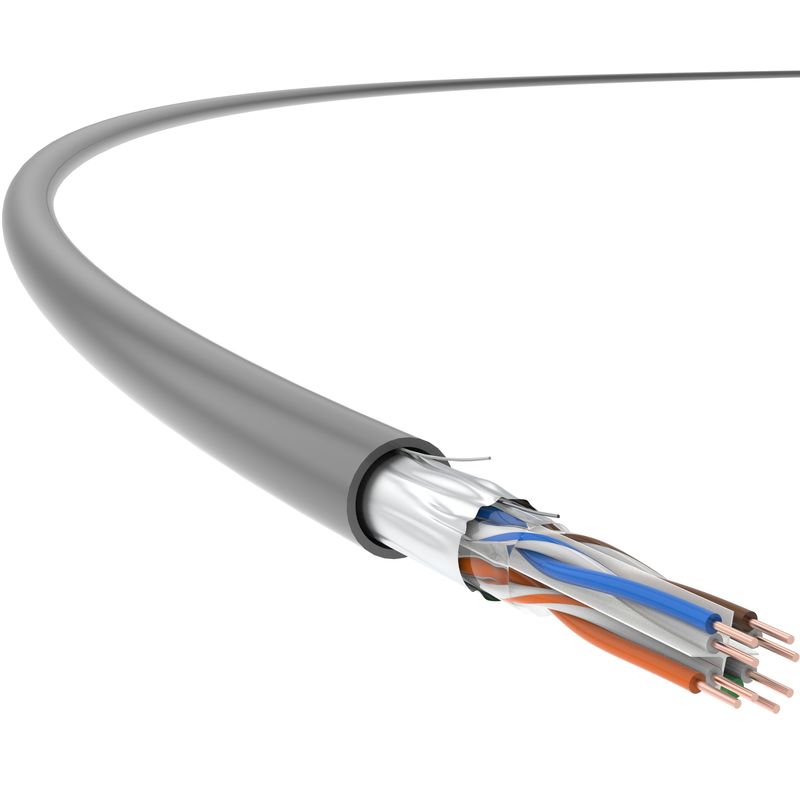

TC'nin Cat 6A, 23 AWG, 4-çift, U/FTP ekranlı iç mekan kablosu,çapraz tip spline ve genel alüminyum folyo kalkan, Zayıflama, NEXT ve ANEXT dahil olmak üzere GB/T 18015.5 (IEC 61156-5) standartlarında belirtilen parametreleri aşan teknik göstergeleri büyük ölçüde geliştirmek için optimize edilmiştir.
Bazı durumlarda özellikle yararlıdırzorlu elektromanyetik ortamlaryüksek hızlı ve kararlı kablo iletiminin gerekli olduğu yerlerde.
Uygulama Standartları
GB/T 18233 (ISO/IEC 11801);GB 50311
Teknik detaylar
İletim Performansı | Kat.6A | TC | |||||
Frekans (MHz) | 4 | 31.25 | 62.5 | 100 | 300 | 500 | 600 |
IL Zayıflaması (dB/100M) | 3.5 | 10.1 | 14.4 | 18.2 | 28 | 35.4 | 41.4 |
Yakın Uç Çapraz Konuşma Zayıflaması (SONRAKİ, dB) | 100.1 | 88.7 | 83 | 80.1 | 70.4 | 59.6 | 58.6 |
SONRAKİ Güç ve PS SONRAKİ (dB) | 90.4 | 87.1 | 80.4 | 78.6 | 68.9 | 57.8 | 56.2 |
Eşit Düzey Uzak Uç Çapraz Konuşma Zayıflatma (ACR-F, dB) | 95.8 | 91.5 | 87 | 84.1 | 76.4 | 71.6 | 72.6 |
ACR-F Gücü ve PS ACR-F (dB) | 91.4 | 88.1 | 85.4 | 86.3 | 76.9 | 69.1 | 67.9 |
Geri Dönüş Kaybı (RL, dB) | 40.9 | 41.3 | 37.9 | 35 | 30.7 | 22.7 | 19.7 |
Notlar: Yukarıdaki tabloya yansıtılan değerler tipik olarak IEC 61156-9'a göre ölçülür.
Fiziksel Özellikler | |
İletken Boyutu (nominal değer) |
4×2×0,57 (AWG23)
|
Kablonun Dış Çapı (nominal değer) |
7,3 mm
|
Ağırlık (305m, paketle birlikte, Nominal değeri) |
18kg
|
Elektriksel Özellikler | |
Çapraz Dönüşüm Kaybı (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
Gecikme Eğriliği | 25ns/100m |
NVP |
%69
|
Ethernet Üzerinden Güç (POE) | IEEE 802.3at altında Gelişmiş Ethernet Üzerinden Güç |
Mekanik özellikler | |
Anti-Şok Kapasitesi | ≥ 10 kez |
Kurulum Sıcaklık Aralığı | -0°C ~+40°C |
Çalışma Sıcaklığı Aralığı | -20°C ~+75°C |
Yanıcılık (PVC) | |
PVC Alev Dayanımı | GB/T 18380.12 (IEC 60332-1-2) |
Yangın Sınıfı CM | UL 1581/ UL 1666 |
