Vurgulamak
Tek modlu kapalı fiber optik kablo
,PSP zırhlı kapalı fiber optik kablo
,Tek modlu Jel jöle dolgulu kablo
-
BaşvuruKapalı
-
Elyaf TürüTek mod
-
lif numarasıözelleştirilmiş
-
Standartlar KarşılandıYD/T 1258.4; ICEA-596; GR-409; IEC 60794; IEC 60331-25
-
İzin Verilen Çekme Mukavemeti400/1000
-
İzin Verilen Ezilme Direnci1000/3000
-
bükülme yarıçapı20D/10D
-
RenkSiyah
-
Menşe yeriÇin
-
Marka adıTC
-
SertifikaUL, RoSH, REACH, CE
-
Model numarasıGJFZY53(FR)

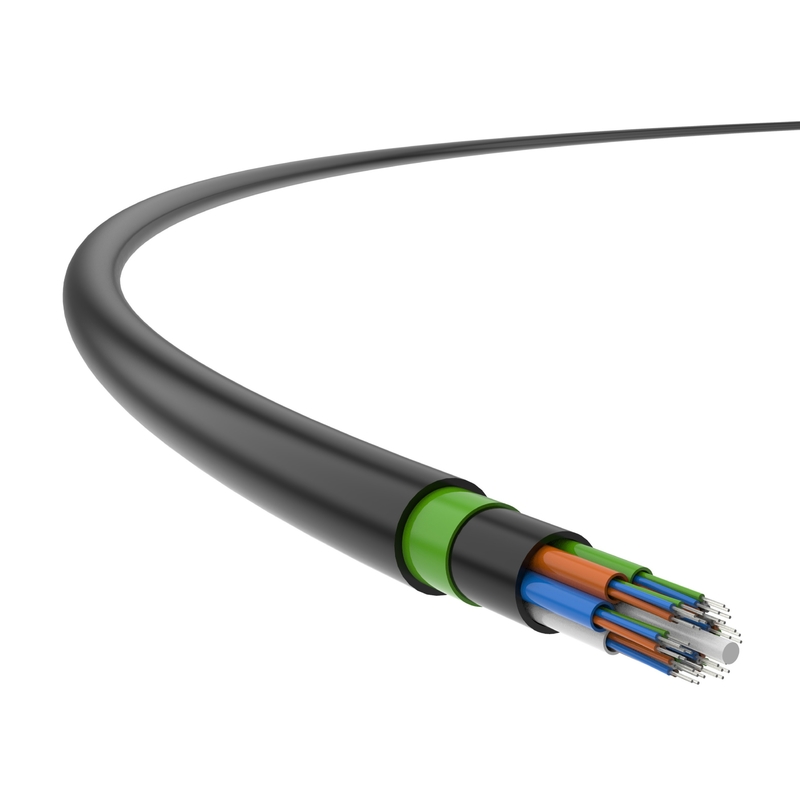

PSP Zırh İç Mekan Fiber Optik Kablo Tek Modlu Jel Jel Dolgulu Kablo
Jöle Dolgulu Fiber Optik Kablo, Jel Dolgulu Optik Kablo, Yangına Dayanıklı Fiber Optik Kablo, SM/MM Fiber Optik Kablo Uygulaması
Fiber Optik Yangına Dayanıklı Kablo, bina içi yapısal kablolamada ve ayrıca dış ve iç mekan optik fiber dağıtım cihazları arasındaki bağlantılarda kullanılmak üzere tasarlanmıştır.
GJFZY53 optik fiber yangına dayanıklı kablo içinde,250µm liflerSuya dayanıklı bileşiklerle doldurulmuş, yüksek modüllü polyester malzemeden yapılmış gevşek tüplere yerleştirilmiştir.
Fiber optik kablo, metalik olmayan bir mukavemet elemanı tarafından ortalanır.Çok damarlı bazı fiber optik kablolar için,bir PE katmanıdışında eklenmelidir.
Gevşek borular, mukavemet elemanının etrafına kompakt ve dairesel bir kablo çekirdeğine sarılır.Çekirdeğin dışında, alev geciktirici bir iç ceket tabakası ekstrüde edilir.PSP zırhıüzerine bir polietilen (PE) dış kılıf ekstrüde edilmeden önce uzunlamasına olarak uygulanır.
Ürün Özellikleri
- Optik fiber yangına dayanıklı kablo, üstün mekanik performans, sıcaklık performansı ve yangına dayanıklılık sağlar;
- Gevşek boru malzemesi, hidroliz performansına ve yüksek mukavemete karşı iyi bir dirence sahiptir;
- Optik fiberlerin korunması için çok önemli olan gevşek tüplerin içine özel jeller doldurulur;
- Optik fiber kablo, bilimsel bir şekilde titiz işleme zanaatına ve rasyonel tasarıma sahiptir;
- Ceket yapılıralüminyum-PE malzeme.
Uygulama Standartları
YD/T 1258.4;ICEA-596;GR-409;IEC 60794;IEC 60331-25
| Renk kodu (2-12 çekirdek) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Mavi | Turuncu | Yeşil | Kahverengi | kayrak | Beyaz | Kırmızı | Siyah | Sarı | Menekşe | Gül | su |
| Alev direnç |
Tek tel için yanıcılık standardı: | GB/T 18380.12- 2008 |
Demetli teller için yanıcılık standardı: | GB/T 18380.35- 2008 |
|
Kılıf: 50 mm uzunluğundaki kabloyu soyun, boş kılıfı yatay olarak yerleştirin ve alkol lambası ile 4-5 saniye yakın;yangın kaynağı alındıktan sonra 2 saniyeden kısa sürede söner;
|
||||
Teknik detaylar
| Optik özellikler | ||||||
| Optik Türü Lif |
zayıflama | Enjeksiyon Bant genişliği (OFL) |
Etkili Modal Bant genişliği |
10 Ethernet Bağlantısı uzunluk SX |
Min.Bükme Yarıçapı (mm) |
|
| 1310nm/1550nm | 850/1300nm | 850nm | 850nm | |||
| Tipik Değer (dB/km) | Maks.Değer (dB/km) | MHz·km | MHz·km | |||
| SM 9/125 | 0.36/0.22 | 0,4/0,3 | / | / | / | 16 |
| 850nm/1300nm | ||||||
| Tipik değer (dB/km) |
Maks.Değer (dB/km) |
|||||
| MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | / | / | 30 |
| MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | / | ≥ 150 | 30 |
| MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 |
| MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
| Yapı Özellikleri | ||||
| Elyaf Sayıları | Ağırlık (kg/km) | İzin Verilen Çekme Mukavemeti Uzun Vadeli/Kısa Vadeli, N |
İzin Verilen Ezilme Direnci Uzun Vadeli/Kısa Vadeli, N/100 mm |
Bükme Yarıçapı Dinamik/Statik, mm |
| 6～36 | 239 | 400/1000 | 1000/3000 | 20D/10D |
| 48～60 | 260 | 400/1000 | 1000/3000 | 20D/10D |
| 72 | 277 | 400/1000 | 1000/3000 | 20D/10D |
| 96 | 329 | 400/1000 | 1000/3000 | 20D/10D |
