1320 Nm Om4 Çok Modlu Fiber Kablo 125um Kaplama Dereceli İndeks

Name: 1320 Nm Om4 Çok Modlu Fiber Kablo 125um Kaplama Dereceli İndeks
Brand: TC Smart Systems Group
SKU: OM4 Çok Modlu
Availability: InStock

Ürün Detayları

Menşe yeri: Çin

Marka adı: TC

Model numarası: OM4 Çok Modlu

Ödeme ve Gönderim Koşulları

En İyi Fiyatı Alın

Ürün Detayları

Ürün Tanımı

Vurgulamak:
                                                                                                                                                                                                                                                                                                                1320 nm om4 çok modlu fiber, om4 çok modlu fiber, 1320 nm çok modlu fiber kablo


Sıfır dispersiyon dalga boyu:	1295-1320 nm	Kısmi süreksizlik:	≤ 0.1 dB
Zayıflama homojenliği:	≤ 0.1 dB	Çekirdek Çapı:	50 ± 2.5 μm
Çekirdek Dairesellik:	≤%6,0	Kaplama Çapı:	125 ± 1 μm
Gerilim testi:	≥9.0 n	Dinamik yorgunluk parametresi:	≥ 25

Sıfır dispersiyon dalga boyu:	1295-1320 nm
Kısmi süreksizlik:	≤ 0.1 dB
Zayıflama homojenliği:	≤ 0.1 dB
Çekirdek Çapı:	50 ± 2.5 μm
Çekirdek Dairesellik:	≤%6,0
Kaplama Çapı:	125 ± 1 μm
Gerilim testi:	≥9.0 n
Dinamik yorgunluk parametresi:	≥ 25

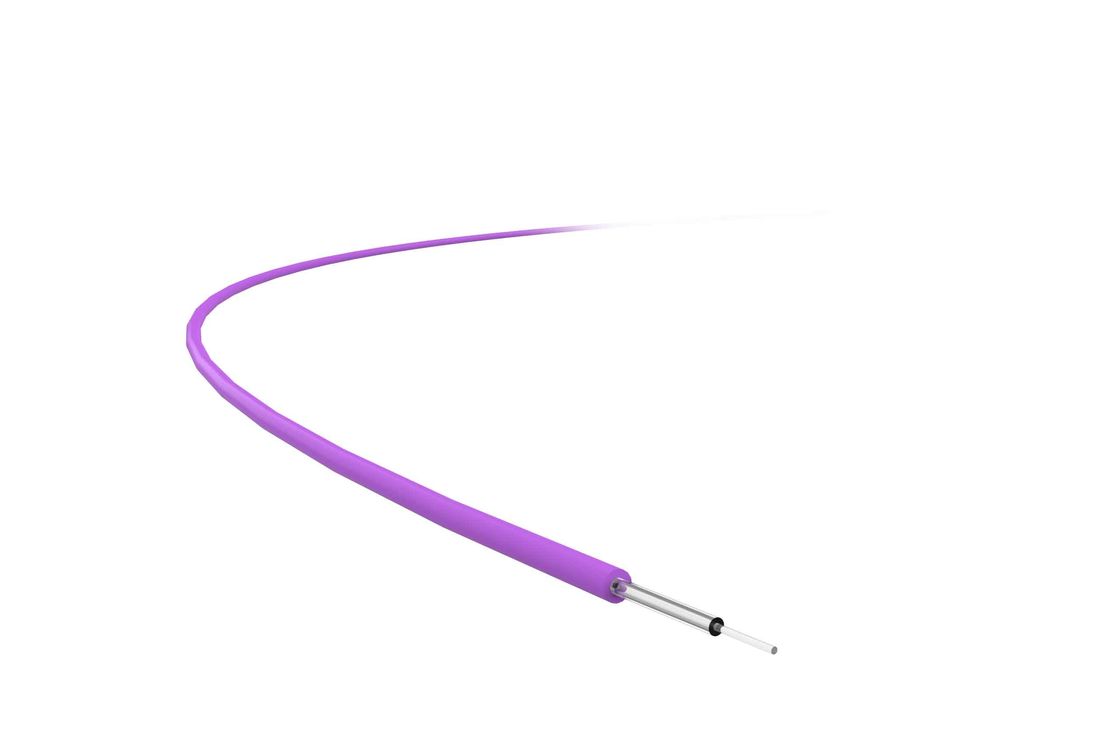

1320 Nm Om4 Çok Modlu Fiber Kablo 125um Kaplama Dereceli İndeks

Ürün Uygulama

50/125μm OM4 fiber, sınıflandırılmış indeksli multimod türüdür.50μm çekirdek çapı ve 125μm kaplama çapı.

OM3 fiber ile karşılaştırıldığında, 850 nm dalga boyunda Dikey Bozukluk Yüzey Yayımlayıcı Lazer (VCSEL) daha da optimize edildi ve 10GBase-SR 550m, 40GBase-SR4 ve 100GBase-SR10 150m'yi destekliyor.

OM4 lifleriiçin ideal40G/100G iletimOM3 ile karşılaştırıldığında iletim mesafesi %50 oranında artar. OM4 multimod lif, bant lif kablosu, sarmal boş boru kablosu gibi farklı fiber optik kablo yapıları için geçerlidir.çukurlu çekirdek lif kablosu, merkezi boru fiber optik kablosu, sıkı tamponlu fiber optik kablosu vb. ve farklı üretim teknolojilerine sahip diğer liflerle uyumludur.

Ürün Özellikleri

Elyaflar ideal850 nm ve 1300 nm işlevsel dalga boyları.Düşük zayıflama ve yüksek bant genişliği ile Dikey Boşluk Yüzey Yayıcı Lazer (VCSEL) optimize eder.Mükemmel performans.

Teknik Ayrıntılar

Optik Özellikler	Koşullar	Değer	Birim
Zayıflama	850nm	≤2.80	dB/km
Zayıflama	1300nm	≤0.60	dB/km
Enjeksiyon bant genişliği	850nm	≥ 200	MHz.km
Enjeksiyon bant genişliği	1300nm	≥ 500	MHz.km
Sayısal Aperture (NA)	0.200 ± 0.015
Grup kırılma endeksi	850nm	1.482
Grup kırılma endeksi	1300nm	1.477
Sıfır Dağınıklık Dalga Boyutu	1295-1320nm
Sıfır Dağınıklık Eğimi	1295nm -1300nm	≤0.001	ps/(nm·km)
Sıfır Dağınıklık Eğimi	1300nm-1320nm	≤0.11	ps/(nm·km)
Makrobend kaybı, 100 daire, 37,5 mm yarıçap.	850nm	≤0.50	dB
Makrobend kaybı, 100 daire, 37,5 mm yarıçap.	1300nm	≤0.50	dB

Geri dağıtım (1300nm)	Koşullar	Değer	Birim
Kısmi Kesinti		≤0.1	dB
Zayıflama Eşsizlik		≤0.1	dB
İki yönlü ve geriye dönük dağılımın farklı değerleri		≤0.1	dB/km

Geometrik Özellikler	Koşullar	Değer	Birim
Çekirdek çapı		50±2.5	μm
Çekirdekli olmayan çekirdek		≤6.0	%
Kaplama çapı		125±1	μm
Kaplama Dairesel Olmaması		≤2.0	%
Çekirdek/Kaplama Konsantrisite sapması		≤1.5	μm
Kaplama çapı		245±10	μm
Kaplama/Kaplama Konsantrisite sapması		≤12.0	μm

Çevre Özellikleri (850nm ve 1300nm)	Koşullar	Değer	Birim
Sıcaklığın Daha Fazla Zayıflaması		≤0.15	dB/km
Sıcaklık ve Nemlik Dairesinin Ek Zayıflaması		≤0.20	dB/km
Daldırma Yaşlanmasının Daha Fazla Zayıflaması		≤0.20	dB/km
Hidrotermal Isıtmanın Ek Zayıflaması		≤0.20	dB/km
Kuru Sıcakla Yaşlanmak		≤0.20	dB/km

Mekanik Özellikler	Koşullar	Değer	Birim
Gerginlik testi		≥90	N
Makrobend Ek Kayıp	850nm	≤0.5	dB
Kaplama çıkartma gücü	Tipik ortalama değer	1.4	N
	Zirve değeri	≥1.3 ≤8.9	N
Dinamik Yorgunluk Parametresi (Nd)	≥25
