TC rosh Fiber Optik Kablo
,TC 1300 nm Fiber Optik Kablo
,1300nm om3 çok modlu fiber
-
Sıfır Dağılım Dalga Boyu1295-1320 nm
-
Kısmi Süreksizlik≤ 0.1 dB
-
Zayıflama Homojenlik≤ 0.1 dB
-
Çekirdek çapı50±2,5 μm
-
Çekirdek Dairesel Olmayan≤6.0 %
-
Kaplama Çapı125±1 µm
-
Gerginlik Testi≥9,0 K
-
Dinamik Yorulma Parametresi≥ 25
-
Menşe yeriÇin
-
Marka adıTC
-
Model numarasıOM3 çok modlu

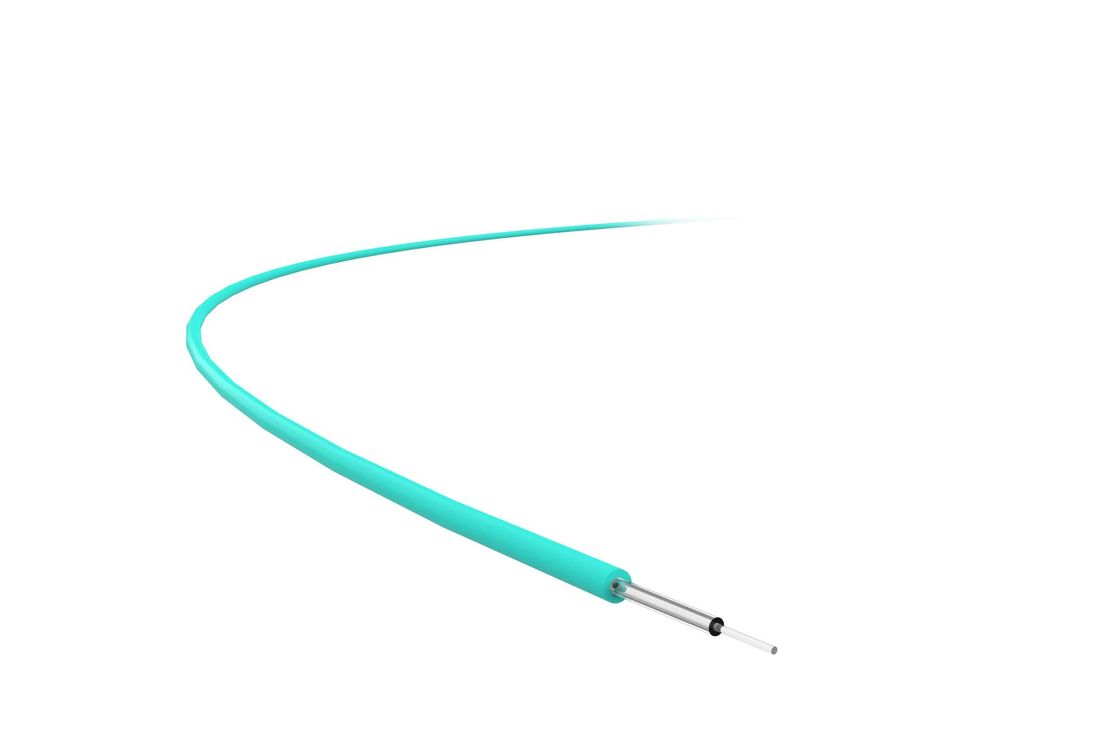

Kademeli İndeks Fiber Optik Kablo 1300nm Om3 Çok Modlu Fiber
Ürün uygulaması
50/125μm OM3 fiber, dereceli indeksli çok modlu bir tiptir. 50μm çekirdek çapı ve 125μm kaplama çapı.
OM2 fiber temelinde 850nn dalga boyunda Dikey Boşluklu Yüzey Yayan Lazer (VCSEL) kapsamlı bir şekilde optimize edilmiştir ve daha yüksek bant genişliği ve daha düşük zayıflama elde etmek ve kısa mesafeyi gerçekleştirmek için Diferansiyel Modal Gecikme (DMD) testinden geçer. veri hızı iletimi (10GBase-SR 300m, 40GBase-SR4 ve 100GBase-SR10 100m'yi destekleyen OM3 fiber).
Fiber, şerit fiber kablo, çok telli gevşek tüp kablo, oluklu çekirdek fiber kablo, merkezi tüp fiber optik kablo, sıkı tamponlu fiber optik kablo vb. gibi fiber optik kabloların farklı yapıları için uygundur ve diğerleriyle uyumludur. farklı üretim teknolojileri kullanan lifler.
Ürün Özellikleri
Fiber için idealdir 850nn ve 1300nm çalışma dalga boyları;Düşük zayıflama ve yüksek bant genişliği ile Dikey Boşluklu Yüzey Yayan Lazeri (VCSEL) optimize eder;kaplama koruması ve cam özelliği mükemmel performansa sahiptir.
Teknik detaylar
| Optik özellikler | Koşullar | Değer | Birim |
| zayıflama | 850nm | ≤2.80 | dB/km |
| 1300nm | ≤0,60 | dB/km | |
| Enjeksiyon Bant Genişliği | 850nm | ≥200 | MHz.km |
| 1300nm | ≥500 | MHz.km | |
| Sayısal Diyafram (NA) |
0.200 ±0.015
|
||
| Grup Kırılma İndeksi | 850nm |
1.482
|
|
| 1300nm |
1.477
|
||
| Sıfır Dağılım Dalga Boyu |
1295-1320nm
|
||
| Sıfır Dağılım Eğimi |
1295nm -1300nm
|
≤0,001 | ps/(nm·km) |
|
1300nm-1320nm
|
≤0.11 | ps/(nm·km) | |
| Macrobend Kaybı, 100 Daire, 37.5mm Yarıçap | 850nm | ≤0.50 | dB |
| 1300nm | ≤0.50 | dB | |
| Geri Saçılma (1300nm) | Koşullar | Değer | Birim |
| Kısmi Süreksizlik | ≤0.1 | dB | |
| Zayıflama Homojenlik | ≤0.1 | dB | |
| Çift Yönlü ve Geri Saçılmanın Farklı Değerleri | ≤0.1 | dB/km |
| Geometrik Özellikler | Koşullar | Değer | Birim |
| Çekirdek Çapı |
50±2,5
|
um | |
| Çekirdek Dairesel Olmayan | ≤6.0 | % | |
| Kaplama Çapı | 125±1 | um | |
| Kaplama Dairesel Olmayan | ≤2.0 | % | |
| Çekirdek/Kaplama Eşmerkezlilik Sapması | ≤1.5 | um | |
| Kaplama Çapı | 245±10 | um | |
| Kaplama/Kaplama Eşmerkezlilik Sapması | ≤12.0 | um |
| Çevre Özellikleri (850nm ve 1300nm) | Koşullar | Değer | Birim |
| Ek Sıcaklık Azaltma | ≤0.15 | dB/km | |
| Sıcaklık ve Nem Çemberinin Ek Zayıflaması | ≤0.20 | dB/km | |
| Daldırma Yaşlanmanın Ek Zayıflaması | ≤0.20 | dB/km | |
| Hidrotermal Isıtmanın Ek Zayıflaması | ≤0.20 | dB/km | |
| Kuru Isı Yaşlandırma | ≤0.20 | dB/km |
| Mekanik özellikler | Koşullar | Değer | Birim |
| Gerginlik Testi | ≥9.0 | n | |
| Macrobend Ek Kaybı | 850nm | ≤0.5 | dB |
| Kaplama Sıyırma Kuvveti | Tipik ortalama değer | 1.4 | n |
| tepe değeri | ≥1.3 ≤8.9 | n | |
| Dinamik Yorulma Parametresi (Nd) | ≥25 | ||
