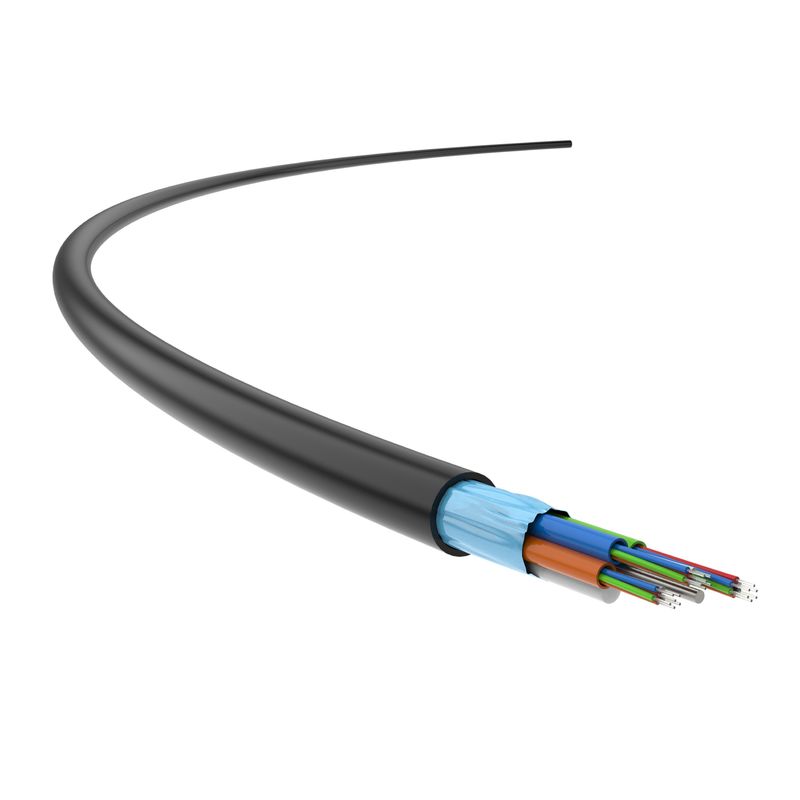

Alüminyum Zırhlı Fiber Optik Kablo, Örgülü Gevşek Tüp Fiber Optik Kablo Uygulaması
Alüminyum zırhlı fiber optik kablo, çok telli gevşek tüp fiber optik kablo, esas olarak dış mekan fiber bağlantısının yanı sıra omurga kanalı ve bağlantı köprüsü bağlantısı oluşturmak için kullanılır.
Fiber optik alüminyum zırhlı kablonun içinde, 250µm (tek modlu veya çok modlu) fiberlerSuya dayanıklı bileşiklerle doldurulmuş, yüksek modüllü polyester malzemeden yapılmış gevşek tüplere yerleştirilmiştir.Optik fiber kablo, bir metal mukavemet elemanı tarafından ortalanır.Çok damarlı bazı fiber optik kablolar için dışarıya bir PE katmanı eklenmelidir.Gevşek borular (ve dolgu maddeleri), mukavemet elemanının etrafına, içinde suya dayanıklı bileşenlerle doldurulmuş kompakt ve dairesel bir kablo çekirdeğine sarılır.APL zırhı, üzerine bir polietilen (PE) ceket ekstrüde edilmeden önce uzunlamasına uygulanır.
Ürün Özellikleri
Uygulama Standartları
YD/T 901, IEC 60793, SO/IEC11801
Renk kodu (2-12 çekirdek) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Mavi | turuncu | Yeşil | kahverengi | kayrak | Beyaz | kırmızı | Siyah | Sarı | Menekşe | Gül | su |
Alev direnç |
Tek tel için yanıcılık standardı: | GB/T 18380.12- 2008 |
Demetli teller için yanıcılık standardı: | GB/T 18380.35- 2008 |
Kılıf: 50 mm uzunluğundaki kabloyu soyun, boş kılıfı yatay olarak yerleştirin ve alkol lambası ile 4-5 saniye yakın;yangın kaynağı alındıktan sonra 2 saniyeden daha kısa sürede söner;
|
Teknik detaylar
Optik özellikler | ||||||
Optik Türü Lif |
zayıflama | Enjeksiyon Bant genişliği (OFL) |
Etkili Modal Bant genişliği |
10 Ethernet Bağlantısı uzunluk SX |
Min.Bükme Yarıçapı (mm) |
|
1310nm/1550nm | 850/1300nm | 850nm | 850nm | |||
Tipik Değer (dB/km) | Maks.Değer (dB/km) | MHz·km | MHz·km | |||
SM 9/125 | 0.36/0.22 | 0,4/0,3 | / | / | / | 16 |
850nm/1300nm | ||||||
Tipik değer (dB/km) |
Maks.Değer (dB/km) |
|||||
MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | / | / | 30 |
MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | / | ≥ 150 | 30 |
MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 |
MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
Yapı Özellikleri | |||||||
Çekirdek Miktarı | Gevşek Tüp Çekirdekleri | Güç Üyesi | Gevşek Tüpün Dış Çapı | Gevşek Tüp Kalınlığı | Alüminyum Kemer | Ceket Kalınlığı (mm) | Fiber Optik Dış Kılıf (mm) |
2~30 | 6 | 1.30*1±0.1 | ≥1,60 | ≥0.28 | 0.20±0.01 | ≥1,50 | 8,3±0,3 |
32~36 | 6 | 1.60*1±0.1 | ≥1,60 | ≥0.28 | 0.20±0.01 | ≥1,50 | 8,6±0,3 |
38~60 | 12 | 1.50*1±0.1 | ≥1,60 | ≥0.28 | 0.20±0.01 | ≥1,50 | 8,8±0,3 |
72 | 12 | 1.80*1±0.1 | ≥1,60 | ≥0.28 | 0.20±0.01 | ≥1,50 | 9,2±0,3 |
96 | 12 | 2.0/3.3*1±0.2 | ≥1,60 | ≥0.28 | 0.20±0.01 | ≥1,50 | 10,8±0,3 |
120 | 12 | 2.0/4.4*1±0.2 | ≥1,60 | ≥0.28 | 0,22±0,01 | ≥1,50 | 12,1±0,3 |
144 | 12 | 2.0/5.8*1±0.2 | ≥1,60 | ≥0.28 | 0,22±0,01 | ≥1,50 | 13,5±0,3 |
Mekanik özellikler | |||
Numara. | İsim | Gereksinimler | |
1 | İzin Verilen Çekme Dayanımı, N | Kısa vadeli | 1500 |
Uzun Vadeli | 600 | ||
2 | İzin Verilen Ezilme Direnci, N/100mm | Kısa vadeli | 1000 |
Uzun Vadeli | 300 | ||
3 | Bükme Yarıçapı, mm | Statik | 10D |
Dinamik | 20D |
