Örgülü Gevşek Tüp Fiber Optik Kablo IEC Standart Zırhlı Fiber Optik Kablo
-
Vurgulamak
IEC 60793 fiber optik kablo
,Örgülü Gevşek fiber optik kablo
,Örgülü zırhlı fiber optik patch kablo
-
UygulamaDış mekan
-
Elyaf TürüTekli / Çoklu mod
-
Elyaf No.Özelleştirilmiş
-
Ceket Kalınlığı≥ 1,50
-
Gevşek Tüp Kalınlığı≥ 0.28
-
Karşılanan StandartlarYD/T 901; YD / T 901; IEC 60793; IEC 60793; ISO/IEC11801 ISO /
-
Çelik Kuşak0.20 ± 0.01
-
Bükme Yarıçapı, mmStatic: 10D; Statik: 10D; Dynamic: 20D Dinamik: 20D
-
Menşe yeriÇin
-
Marka adıTC
-
SertifikaUL, RoSH, REACH, CE
-
Model numarasıGYTS
Örgülü Gevşek Tüp Fiber Optik Kablo IEC Standart Zırhlı Fiber Optik Kablo
Çelik Zırhlı Fiber Optik Kablo, Örgülü Gevşek Tüp Optik Kablo, Dış Mekan Fiber Optik Kablo Uygulaması

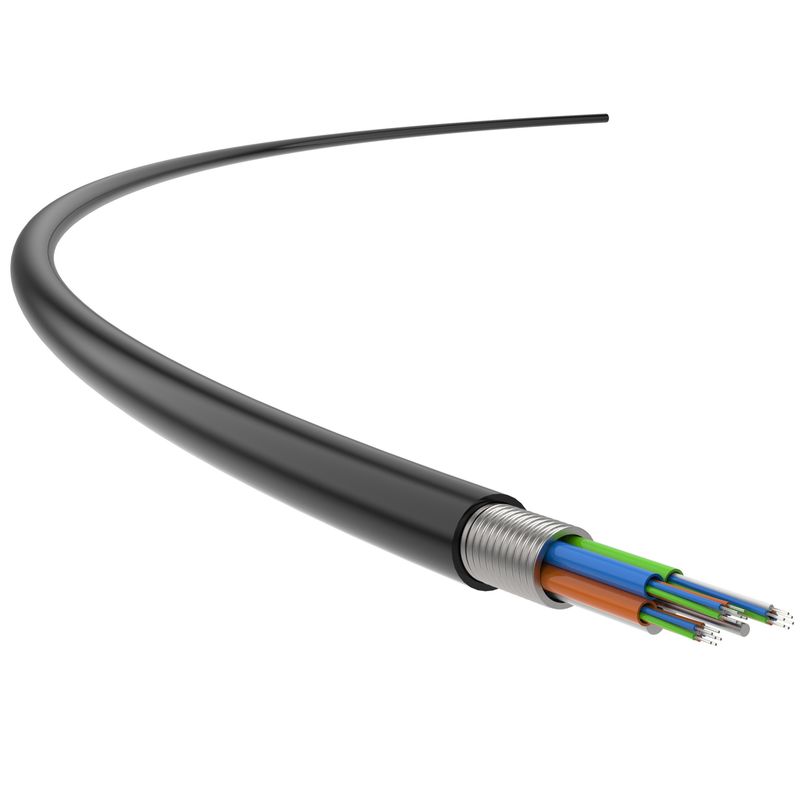

Optik Fiber Çelik Zırhlı, Örgülü Kablo, esas olarak dış mekan fiber bağlantısının yanı sıra omurga kanalı ve bağlantı köprüsü bağlantısı oluşturmak için kullanılır.
Optik fiber çelik zırhlı kablonun içinde, 250µm (tek modlu veya çok modlu) fiberler Suya dayanıklı bileşiklerle doldurulmuş, yüksek modüllü polyester malzemeden yapılmış gevşek tüplere yerleştirilmiştir.Optik fiber kablo, bir metal mukavemet elemanı tarafından ortalanır.
Çok damarlı bazı fiber optik kablolar için, bir PE katmanıdışında eklenmelidir.Gevşek borular (ve dolgu maddeleri), mukavemet elemanının etrafına, içinde suya dayanıklı bileşenlerle doldurulmuş kompakt ve dairesel bir kablo çekirdeğine sarılır.PSP zırhı uzunlamasına uygulanır ve ardından üzerine bir polietilen (PE) ceket ekstrüde edilir.
Ürün Özellikleri
- Örgülü yapılar, mükemmel mekanik performans ve sıcaklık performansı için tasarlanmıştır;
- kablo vardır 62.5/125 tekli mod/çoklu mod, 50/125 çok modlu, 4-192 çekirdek, ve diğer birçok özellik mevcuttur;
- Gevşek boru malzemesi, hidroliz performansına ve yüksek mukavemete karşı iyi bir dirence sahiptir;
- Gevşek boru, hızlı ve doğru yapı için renkle tanımlanır;
- Gevşek borunun büzülmesini önlemek için kompakt yapı gereklidir;
- Tek bir çelik telden yapılmış bir merkezi mukavemet elemanı vardır;
- Dış ceketi şunlardan yapılmıştır: çelik-PE malzeme;
- Dış ortamlardan gelen darbeleri önlemek için mükemmel bükülme performansı ile birlikte yüksek ezilme direnci sağlar;
- Kablo, endüstri tarafından düzenlenen optik iletim, mekanik koruma ve yanıcılık gereksinimlerini karşılar.
Uygulama Standartları
YD/T 901;IEC 60793;ISO/IEC11801
| Renk kodu (2-12 çekirdek) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Mavi | turuncu | Yeşil | kahverengi | kayrak | Beyaz | kırmızı | Siyah | Sarı | Menekşe | Gül | su |
| Alev direnç |
Tek tel için yanıcılık standardı: | GB/T 18380.12- 2008 |
Demetli teller için yanıcılık standardı: | GB/T 18380.35- 2008 |
|
Kılıf: 50 mm uzunluğundaki kabloyu soyun, boş kılıfı yatay olarak yerleştirin ve alkol lambası ile 4-5 saniye yakın;yangın kaynağı alındıktan sonra 2 saniyeden daha kısa sürede söner;
|
||||
Teknik detaylar
| Optik özellikler | ||||||
| Optik Türü Lif |
zayıflama | Enjeksiyon Bant genişliği (OFL) |
Etkili Modal Bant genişliği |
10 Ethernet Bağlantısı uzunluk SX |
Min.Bükme Yarıçapı (mm) |
|
| 1310nm/1550nm | 850/1300nm | 850nm | 850nm | |||
| Tipik Değer (dB/km) | Maks.Değer (dB/km) | MHz·km | MHz·km | |||
| SM 9/125 | 0.36/0.22 | 0,4/0,3 | / | / | / | 16 |
| 850nm/1300nm | ||||||
| Tipik değer (dB/km) |
Maks.Değer (dB/km) |
|||||
| MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | / | / | 30 |
| MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | / | ≥ 150 | 30 |
| MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 |
| MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
| Yapı Özellikleri | |||||||
| Çekirdek Miktarı | Gevşek Tüp Çekirdekleri | Güç Üyesi | Gevşek Tüpün Dış Çapı | Gevşek Tüp Kalınlığı | Çelik Kemer | Ceket Kalınlığı (mm) | Fiber Optik Dış Kılıf (mm) |
| 2～30 | 6 | 1.30*1±0.1 | ≥1,60 | ≥0.28 | 0.20±0.01 | ≥1,50 | 11.0±0.3 |
| 32～36 | 6 | 1.60*1±0.1 | ≥1,60 | ≥0.28 | 0.20±0.01 | ≥1,50 | 11,2±0,3 |
| 38～60 | 12 | 1.50*1±0.1 | ≥1,60 | ≥0.28 | 0.20±0.01 | ≥1,50 | 11,6±0,3 |
| 72 | 12 | 1.80*1±0.1 | ≥1,60 | ≥0.28 | 0.20±0.01 | ≥1,50 | 13,7±0,3 |
| 96 | 12 | 2.0/3.3*1±0.2 | ≥1,60 | ≥0.28 | 0.20±0.01 | ≥1,50 | 15,0±0,3 |
| 120 | 12 | 2.0/4.4*1±0.2 | ≥1,60 | ≥0.28 | 0,22±0,01 | ≥1,50 | 16,4±0,3 |
| 144 | 12 | 2.0/5.8*1±0.2 | ≥1,60 | ≥0.28 | 0,22±0,01 | ≥1,50 | 13,5±0,3 |
| Mekanik özellikler | |||
| Numara. | İsim | Gereksinimler | |
| 1 | İzin Verilen Çekme Dayanımı, N | Kısa vadeli | 1500 |
| Uzun Vadeli | 600 | ||
| 2 | İzin Verilen Ezilme Direnci, N/100mm | Kısa vadeli | 1000 |
| Uzun Vadeli | 300 | ||
| 3 | Bükme Yarıçapı, mm | Statik | 10D |
| Dinamik | 20D | ||
