UTP Cat 5e Kablosu, Cat 5e Ağ Kablosu, Cat 5e Ethernet Kablosu Uygulaması
Çalışma alanı telekomünikasyon çıkışından dağıtım odasındaki patch panellere uzanan bir telekomünikasyon kablolama sisteminin parçası olarak yatay kablolamada ve kullanıcı telekomünikasyon çıkışından patch panellere uzanan konut kablolamasında uygulanabilir.
TC'nin UTP-11/21 serisi, iç mekan Cat 5e blendajsız kablolama sistemi, 150 MHZ'ye kadar test frekansı, 100MHz endüstri standardına sahip diğer Cat 5e kablolarından daha yüksek.
Bu arada, destekliyor en yeni 2.5G Base-T uygulamaları ve Power Over Ethernet (POE/POE+).
Ürün Özellikleri

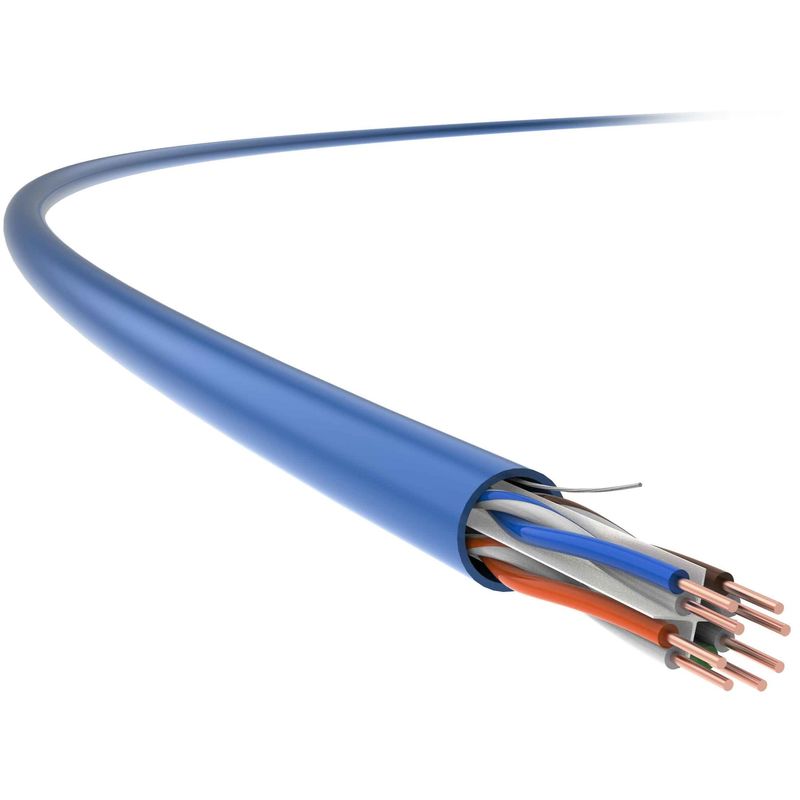

TC'nin Cat 5e, 24 AWG, 4 çift, blendajsız iç mekan kablosu, GB/T 18015.5 (IEC 61156-5) standartlarında belirtilen parametreleri aşan ve yüksek hız ve garanti sağlayan Zayıflama ve SONRAKİ dahil olmak üzere teknik göstergeleri büyük ölçüde geliştirmek için optimize edilmiştir. kararlı kablo iletimi.
Aynı zamanda yeni binalarda renovasyon projeleri ve yapısal kablolama gereksinimlerine göre hareket etmektedir.
Uygulama Standartları
GB/T 18233 (ISO/IEC 11801);GB 50311;TIA/EIA568-C.2
Teknik detaylar
İletim Performansı | Kat.5E | TC | |||||
Frekans (MHz) | 4 | 10 | 31.25 | 62.5 | 75 | 100 | 150 |
IL Zayıflaması (dB/100M) | 3.8 | 6.1 | 11 | 15.8 | 17.9 | 20 | 23.6 |
Yakın Uç Karışma Azaltma (SONRAKİ, dB) | 80 | 77 | 61.1 | 58.2 | 62 | 66.3 | 47.7 |
SONRAKİ Güç ve PS İLERİ (dB) | 68.8 | 60.3 | 52.9 | 50.5 | 46.9 | 41.9 | 40.1 |
Eşit Düzey Uzak Uç Karışma Azaltma (ACR-F, dB) | 82.2 | 72.7 | 76.3 | 75.7 | 69.6 | 71.3 | 68.7 |
ACR-F Gücü ve PS ACR-F (dB) | 68.7 | 64.2 | 69.5 | 69.2 | 66.5 | 61 | 56.3 |
İade Kaybı (RL, dB) | 46 | 66.6 | 37.5 | 41.5 | 36.9 | 32.2 | 28.9 |
Notlar: Yukarıdaki tabloda yansıtılan değerler tipik olarak IEC 61156-9'a göre ölçülür.
Fiziksel Özellikler | |
İletken Boyutu (nominal değer) |
4×2×0,51 (AWG24)
|
Kablo Dış Çapı (nominal değer) |
5,3 mm
|
Ağırlık (305m, paketle birlikte, Nominal değeri) |
10kg
|
Elektriksel Özellikler | |
DC direnci (20℃) |
95Ω/km
|
Toprak Kapasitesi | ≦ 5,6 nF/100m (@1kHz) |
100MHz Karakteristik Empedans |
100Ω±15Ω
|
Enine Dönüşüm Kaybı (TCL) |
≥ 55dB(30-100MHz)
|
Eğriliği Geciktir | 25ns/100m |
NVP |
%69
|
Ethernet Üzerinden Güç (POE) | IEEE 802.3at altında Ethernet Üzerinden Gelişmiş Güç |
Mekanik özellikler | |
Minimum Bükme Yarıçapı (dinamik) |
20 mm
|
Minimum Bükme Yarıçapı (statik) |
40mm
|
Maksimum Kurulum Gerginliği |
100N
|
Ekstrüzyon Önleme Kapasitesi | 1000N/10cm |
Anti-Şok Kapasitesi | ≥ 10 kez |
Kurulum Sıcaklık Aralığı | -0℃ ~+40℃ |
Çalışma Sıcaklık Aralığı |
-20℃ ~+75℃
|
Yanıcılık (PVC) | |
PVC Alev Dayanımı | GB/T 18380.12 (IEC 60332-1-2) |
Yangın Derecesi CM/CMR | UL 1581 |
Yanıcılık (LSZH) | |
Alev Direnci (tek telli) | GB/T 18380.12 (IEC 60332-1-2) |
Duman Yoğunluğu | GB/T 17651 (IEC 61034-1/-2) |
Tehlikeli Halojen Gaz | GB/T 17650.1/.2 (IEC 60754-1/-2) |
