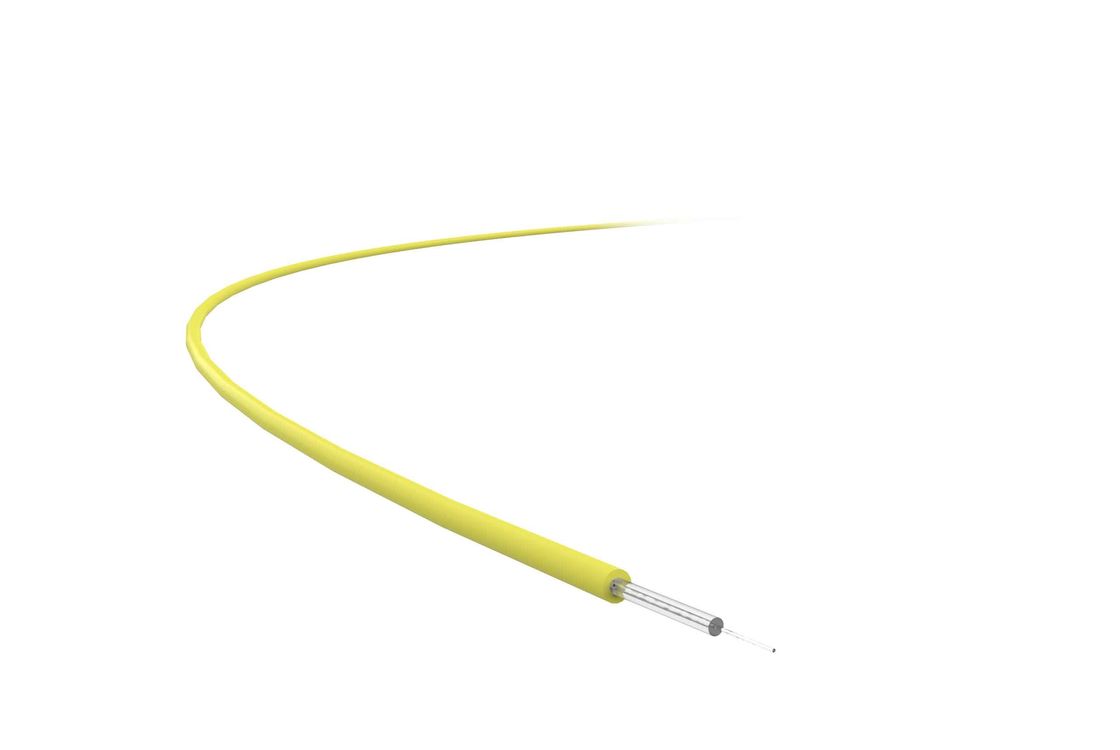

Ürün Detayları
Menşe yeri: Çin
Marka adı: TC
Model numarası: Tekli mod G.657A2
Ödeme ve Gönderim Koşulları
Mini. Bükülme yarıçapı: |
7,5 mm |
Dalga boyu: |
1260 nm ila 1625 nm |
Tek elyaf maks. Değer: |
0.2 ps/√km |
Sıfır Dağılım Dalga Boyu: |
1300-1322 nm |
Kaplama Çapı: |
125 ± 0.7 μm |
Kaplama Çapı: |
245 ± 5 μm |
Kaplama dairesellik: |
≤ % 3,0 |
Çözgü Derecesi: |
≥4 m |
Mini. Bükülme yarıçapı: |
7,5 mm |
Dalga boyu: |
1260 nm ila 1625 nm |
Tek elyaf maks. Değer: |
0.2 ps/√km |
Sıfır Dağılım Dalga Boyu: |
1300-1322 nm |
Kaplama Çapı: |
125 ± 0.7 μm |
Kaplama Çapı: |
245 ± 5 μm |
Kaplama dairesellik: |
≤ % 3,0 |
Çözgü Derecesi: |
≥4 m |
Ürün Uygulama
Eğitim ağı için bükülme duyarsız tek modlu lif, dağılımsız kaydırılanın sahip olduğu tüm özelliklere sahiptir ve daha da mükemmel büküm performansına sahiptir.1260nm-1625nmİletişim dalga boyları.
Uzun dalga boyu bükme gerektiren koşullarda, bükme yarıçapıen az 7,5 mm'ye indirgenmiş,Ek olarak1625nm dalga boyunda zayıflama 0.8dB'dir.Fiber optik kabloların farklı yapıları için geçerlidir, özellikle sıkı tamponlu kablo ve düşme kablosu için, Fiber to the Home (FTTH) ve Fiber to the Building (FTTB) için idealdir.
Ürün Özellikleri
Erişim ağı için bükülme duyarsız tek modlu fiber, ITU-T Tavsiye G'de belirtilen parametreleri aşar.652.D/G.657.A2 ve IEC60973-2-50 B1.3/B6 standartları.
Tek modlu liflerin istikrarlı kırılma endeksi profili, hassas geometrik boyutlar ve son derece iyi bükme performansı ile sonuçlanan VAD teknolojisine yatırım yapıyor.Su emilimi 1383nm civarında ortadan kaldırıldı., genişletilmiş iletim dalga boyları sağlayan1260nm ile 1625nm arasındaÜstün bükme performansı, bükme yarıçapındaki özel talepleri karşılayabilir; G altındaki mevcut liflerle uyumludur.652.D Standartları; hassas geometrik boyutu düşük kayıp ve yüksek dayanıklılık birleşimi sağlar; Dahası, PMD'si uzun ve orta mesafe yüksek veri hızı iletimine çok katkıda bulunur.
Teknik Ayrıntılar
| Mekanik Özellikler | Koşullar | Birim | Değer |
| Gerginlik testi | % | ≥ 1.02 | |
| N | ≥91 | ||
| Ortalama | ≥ 0.704 | ||
| Kaplama çıkartma gücü | Zirve değeri Tipik ortalama değer |
N N |
1.3-8.9 |
| 1.9 | |||
| Çekim Gücü | Weibull olasılığı % 50 Weibull olasılığı % 15 |
Mpa Mpa |
≥ 4000 |
| ≥3050 | |||
| Dinamik Yorgunluk Parametresi (Nd) | ≥20 |
| Makrobend Kaybı | Koşullar | Birim | Değer |
| 10 Çember Φ30mm | 1550nm | dB | ≥ 0.3 |
| 10 Çember Φ30mm | 1625nm | dB | ≥ 0.1 |
| 10 Çember Φ20mm | 1550nm | dB | ≥ 0.1 |
| 10 Çember Φ20mm | 1625nm | dB | ≥ 0.2 |
| 10 daire Φ15mm | 1550nm | dB | ≥ 0.4 |
| 10 daire Φ15mm | 1625nm | dB | ≥ 0.8 |
| Optik Özellikler | Koşullar | Birim | Değer |
| Zayıflama | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.22 | |
| 1383nm | dB/km | ≤0.35 | |
| 1310-1625nm | dB/km | ≤0.36 | |
| Sıfır Dağınıklık Dalga Boyutu | nm | 1300-1322 | |
| Sıfır Dağınıklık Eğimi | ps/(nm·km) | ≤0.091 | |
| Sıfır dağılım eğiminin tipik değeri | ps/(nm·km) | 0.086 |
| Polarizasyon Modu Dağınıklığı (PMD) | Koşullar | Birim | Değer |
| Tek Fiber Max. Değeri | PS/√km | 0.2 | |
| PMD Bağlantı Değeri (M = 20, Q = 0,01%) | PS/√km | 0.1 | |
| Tipik Değer | PS/√km | 0.04 | |
| Kesme Dalga Boyutu λ | nm | ≤1260 | |
| Kesme Dalga Boyutu λc | nm | 1150-1330 | |
| Mod Alanı Çapı (MFD) | 1310nm | μm | 8.7±0.4 |
| 1550nm | μm | 9.8±0.5 | |
| Etkili kırılma endeksi | 1310nm | 1.4672 | |
| 1550nm | 1.4683 | ||
| Zayıflama kesintisi | 1310nm | dB | ≤0.03 |
| 1550nm | dB | ≤0.03 |
| Geometrik Özellikler | Koşullar | Birim | Değer |
| Kaplama çapı | μm | 125 ± 0.7 | |
| Kaplama Dairesel Olmaması | % | ≤0.8 | |
| Çekirdek/Kaplama Konsantrisite sapması | μm | ≤0.5 | |
| Kaplama çapı | μm | 245±5 | |
| Kaplama/Kaplama Konsantrisite sapması | μm | ≤12 | |
| Kaplama Dairesel Olmaması | % | ≤3.0 | |
| Warp Derecesi | m | ≥ 4 |
| Çevre Özellikleri | Koşullar | Birim | Değer |
| Sıcaklık döngüsünün ek zayıflaması | -60°C ila +85°C | dB/km | ≤0.05 |
| Sıcaklık Nemli Yaşlanmanın Ek Zayıflaması | 85°C, RH85%, 30 gün | dB/km | ≤0.05 |
| Daldırma Yaşlanmasının Daha Fazla Zayıflaması | 23°C, 30 gün | dB/km | ≤0.05 |
| Kuru ısı yaşlanmasının daha fazla azaltılması | 85°C, 30 gün | dB/km | ≤0.05 |
