Heavy Armored Fiber Optic Cable Stranded Loose Tube Fiber Cable

Ağır Zırhlı Fiber Optik Kablo Örgülü Gevşek Tüp Fiber Kablo

Ürünler - Fiber optik kablo
  • Vurgulamak

    çok telli gevşek tüp fiber optik kablo

    ,

    ağır zırhlı fiber optik kablo

    ,

    kapımız fiber optik kablo

  • Başvuru
    Dış mekan
  • Elyaf Türü
    Tekli mod/Çoklu mod
  • lif numarası
    özelleştirilmiş
  • Ceket Kalınlığı
    0,8±0,1/ ≥ 1,5
  • Gevşek Tüp Kalınlığı
    ≥ 0.28
  • Standartlar Karşılandı
    YD/T 901-2018; YD/T 901-2018; GB/T 18380.12-2008; GB/T 18380.12-2008;
  • Çelik Kemer
    0,205±0,01
  • Alüminyum Kemer
    0.20±0.01
  • Menşe yeri
    Çin
  • Marka adı
    TC
  • Sertifika
    UL, RoSH, REACH, CE
  • Model numarası
    GYTA53

Ağır Zırhlı Fiber Optik Kablo Örgülü Gevşek Tüp Fiber Kablo

  • Heavy Armored Fiber Optic Cable Stranded Loose Tube Fiber Cable
Fiyat Al Şimdi başvurun

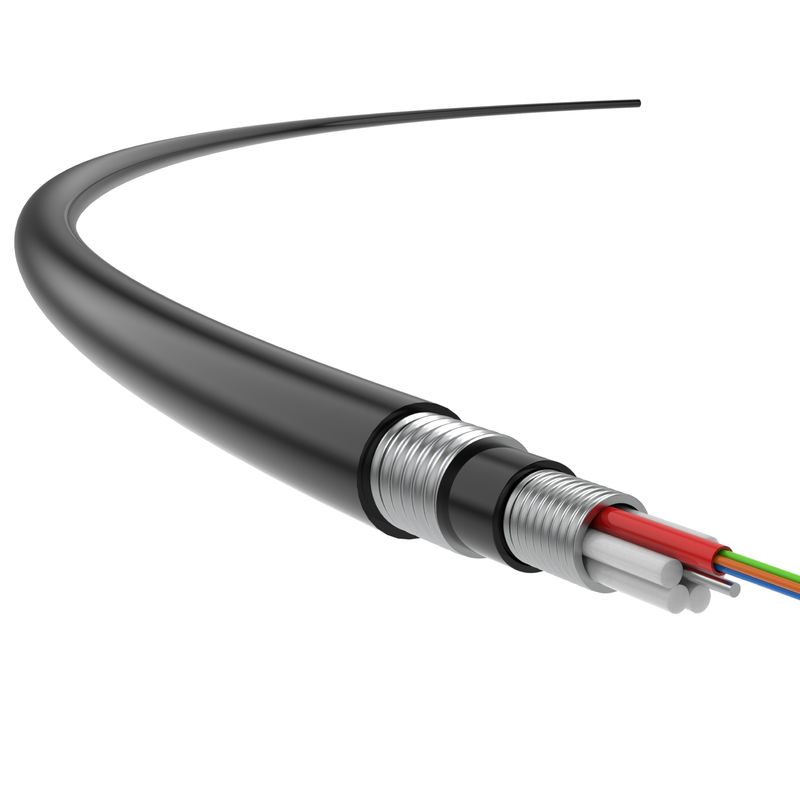

Ağır Zırhlı Fiber Optik Kablo, Örgülü Gevşek Tüp Fiber Optik Kablo, Dış Mekan Fiber Optik Kablo Uygulaması



Optik Fiber Ağır Zırhlı, Örgülü Kablo, esas olarak dış mekan fiber bağlantısının yanı sıra omurga kanalı ve bağlantı köprüsü bağlantısı oluşturmak için kullanılır.



Optik fiber ağır zırhlı kablonun içinde, 250µm (tek modlu veya çok modlu) fiberler Suya dayanıklı bileşiklerle doldurulmuş, yüksek modüllü polyester malzemeden yapılmış gevşek tüplere yerleştirilmiştir.



Fiber optik kablo ortalanır bir metal mukavemet elemanı.Çok damarlı bazı fiber optik kablolar için,bir PE katmanı dışında eklenmelidir.



Gevşek boru (ve dolgu maddeleri), mukavemet elemanının etrafına, içinde suya dayanıklı bileşenlerle doldurulmuş kompakt ve dairesel bir kablo çekirdeğine sarılır.



APL zırhıuzunlamasına uygulanır ve daha sonra bir polietilen (PE) iç kılıf ekstrüde edilir.İç ceketin üzerinde, PSP zırhı ayrıca üzerine bir polietilen (PE) dış kılıf ekstrüde edilmeden önce uzunlamasına olarak uygulanır.





Ürün Özellikleri



  • Örgülü yapılar, mükemmel mekanik performans ve sıcaklık performansı için tasarlanmıştır;
  • kablo vardır 62.5/125 tekli mod/çoklu mod, 50/125 çok modlu, 4-192 çekirdek, ve diğer birçok özellik mevcuttur;
  • Gevşek boru malzemesi, hidroliz performansına ve yüksek mukavemete karşı iyi bir dirence sahiptir;
  • Gevşek boru, hızlı ve doğru yapı için renkle tanımlanır;
  • Gevşek borunun büzülmesini önlemek için kompakt yapı gereklidir;
  • Var tek bir çelik telden yapılmış bir merkezi mukavemet elemanı;
  • kablo özellikleri çelik zırhlı bir dış ceket ile birlikte alüminyum zırhlı bir iç ceket, böylece yüksek ezilme direnci sağlar;
  • Dış ortamlardan gelen darbeleri önlemek için mükemmel bükülme performansı ile birlikte yüksek ezilme direnci sağlar;
  • Kablo, endüstri tarafından düzenlenen optik iletim, mekanik koruma ve yanıcılık gereksinimlerini karşılar.





Uygulama Standartları



YD/T 901-2018;GB/T 18380.12-2008;GB/T 17651;GB/T 17650.2





Renk kodu
(2-12 çekirdek) 		1 2 3 4 5 6 7 8 9 10 11 12
Mavi turuncu Yeşil kahverengi kayrak Beyaz kırmızı Siyah Sarı Menekşe Gül su





Alev
direnç		 Tek tel için yanıcılık standardı: GB/T 18380.12-
2008		 Demetli teller için yanıcılık standardı: GB/T 18380.35-
2008



Kılıf: 50 mm uzunluğundaki kabloyu soyun, boş kılıfı yatay olarak yerleştirin ve alkol lambası ile 4-5 saniye yakın;yangın kaynağı alındıktan sonra 2 saniyeden daha kısa sürede söner;
Aramid iplik: Yakılarak toz haline getirilir ve ateş kaynağı alındıktan hemen sonra söner.







Teknik detaylar



  Optik özellikler
Optik Türü
Lif		 zayıflama Enjeksiyon
Bant genişliği (OFL)		 Etkili Modal
Bant genişliği		 10 Ethernet Bağlantısı
uzunluk SX		 Min.Bükme Yarıçapı
(mm)
1310nm/1550nm 850/1300nm 850nm 850nm 　
Tipik Değer (dB/km) Maks.Değer (dB/km) MHz·km MHz·km 　 　
SM 9/125 0.36/0.22 0,4/0,3 / / / 16
　 850nm/1300nm 　 　 　 　
　 Tipik değer
(dB/km)		 Maks.Değer
(dB/km)		 　 　 　 　
MM62.5/125 OM1 3.0/1.0 3.5/1.5 ≥ 200/500 / / 30
MM50/125 OM2 3.0/1.0 3.5/1.5 ≥ 500/500 / ≥ 150 30
MM50/125 OM3 3.0/1.0 3.5/1.5 ≥ 1500/500 ≥ 2000 ≥ 300 30
MM50/125 OM4 3.0/1.0 3.5/1.5 ≥ 3500/500 ≥ 4700 ≥ 550 30





  Yapı Özellikleri
Çekirdek Miktarı Gevşek Tüp Çekirdekleri Güç Üyesi Gevşek Tüpün Dış Çapı Gevşek Tüp Kalınlığı Alüminyum Kemer Çelik Kemer Ceket Kalınlığı (mm) Fiber Optik Dış Kılıf (mm)
2～36 6 1.60*1±0.1 ≥1,60 ≥0.28 0.20±0.01 0,205±0,01 0,8±0,1/≥1,5 11.0±0.3
48～60 12 1.40*1±0.1 ≥1,60 ≥0.28 0.20±0.01 0,205±0,01 11,2±0,3
62～72 12 1.80*1±0.1 ≥1,60 ≥0.28 0.20±0.01 0,205±0,01 11,6±0,3
96 12 2.0/3.3*1±0.2 ≥1,60 ≥0.28 0.20±0.01 0,205±0,01 13,7±0,3
120 12 2.0/4.4*1±0.2 ≥1,60 ≥0.28 0,22±0,01 0,205±0,01 15,0±0,3
144 12 2.0/5.8*1±0.2 ≥1,60 ≥0.28 0,22±0,01 0,205±0,01 16,4±0,3





  Mekanik özellikler
Numara. İsim Gereksinimler
1 İzin Verilen Çekme Dayanımı, N Kısa vadeli 1500
Uzun Vadeli 600
2 İzin Verilen Ezilme Direnci, N/100mm Kısa vadeli 1000
Uzun Vadeli 300
3 Bükme Yarıçapı, mm Statik 10D
Dinamik 20D
