Elektromanyetik İndüksiyon RJ45 Anahtar Jack
, Yüksek Hızlı İzleme RJ45 Anahtar Jack
Elektromanyetik İndüksiyon RJ45 Keystone Jack Yüksek Hızlı Takip Serisi
Elektromanyetik İndüksiyon Yüksek Hızlı Takip Serisi
Ürün Uygulama
İletişim teknolojisinin ve son yıllarda 5G'nin sürekli gelişmesiyleÜlkemizde, yüksek kaliteli ağlara olan talep artıyor.
Sonuç olarak, ilgili ağ baz istasyonlarının bakım iş yüküGünümüzde, işletme sürecindeve bakım süreçleri, sıçrama kablolarının araması genellikle önemli miktardaİnsan ve maddi kaynaklar.Bulma cihazları ağ bağlantısını keser, hassasiyeti düşük ve verimsizdir.
Bu nedenle, Tiancheng'in yüksek hızlı hat bulma çözümü ortaya çıktı.Elektromanyetik indüksiyon ve fotoelektrik hat izlemeyi kullanır.Kablo bulma verimliliğini yüzde 100'den fazla artırabilecek basit ve verimli bir yöntemYüzde seksen.
Geleneksel veri merkezleri, yapılandırılmış kablolama projeleri ve diğerleri için uygundurUygulamalar.
Ürün Özellikleri
- Yenilikçi Kablo İzleme Yolu
Elektromanyetik indüksiyon ilkelerini kullanarak kablosuz bobinler ve LED'ler kurulurİndüksiyon bobinleri, kablo izleyicisi tarafından yüklenir.Jumper kablosunun her iki ucundaki LED'leri aydınlatın.
İletişim bobiniBelirli bir frekanslı alternatif akım olan manyetik alan.
AlıcıSonunda, elektromanyetik bir akım üretir.İndüksiyon, enerjiyi gönderme ucundan alıcı ucuna aktarmak veAlıcı ucundaki LED'i yaktık.

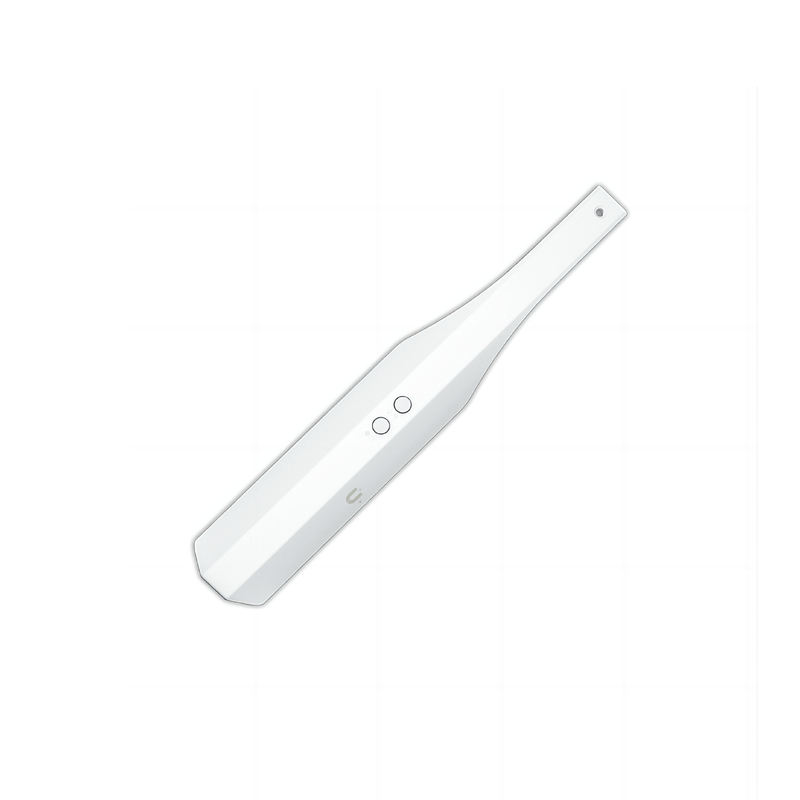

Tel izleyici, içine yerleştirilmiş bir mıknatısla donatılmıştır.Metal dolaplar.
Kablo izleme, dış bir sarmal kullanarak gerçekleştirilir.Bir kart yuvası yapısı kullanılarak atlama teline sağlam bir şekilde sabitlenmiştir.
Bu el serbest özelliğiTeknikçilerin hedefi takip etmek için uzak yerlere serbestçe hareket etmelerini sağlar.
- Geleneksel Bakır Tel İzlemesine Destek
Bir ucunu bir ses iletim cihazına bağlayarak (Fluke veya diğer gibi)Test ekipmanları), tel izleyicisi, ses algılama işlevini kullanarakKablonun diğer ucundaki ses sinyalleri ve ilgili kabloyu bulun.
Tel izleyici LED aydınlatma içerir.
Uygulama Standartları
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568.2-D vb.
| Yüksek Hızlı Bakır Jumper Kablosu İzleme |
| Ekleme ve çekme sayısı |
≥ 750 kere |
| İzolasyon gücü |
DC 1000V, 1 dakika boyunca arıza yok. |
| İzolasyon direnci |
≥ 500MΩ (+20°C, DC 100V) |
| Yüksek Hızlı Fiber Optik Jumper Kablosu İzleme |
| Ekleme kaybı |
≤ 0.3dB |
| Değişkenlik |
≤ 0.2dB |
| Minimum bükme yarıçapı |
Dinamik: optik kablonun çapının 20 katı |
Yüksek hızlı kablo bulma cihazı ve özel atlama kablosu
Desteklenen ses kablosuİzleme yöntemi
Dış bobin kablosunun izlenmesiKablo bulma cihazı ile
Ellerini serbest bırak, bekar.kişi kablo izleme
