RJ45 Keystone Jakı, Keystone Modülü, Aletsiz Keystone Jakı, Korumalı Keystone Jakı CAT6A, CAT6A Keystone Jakı Uygulaması
Magic serisi RJ45 Jack, telekomünikasyon kablolarında data, ses, ses ve görüntü gibi sinyal iletimini sağlar.Patch paneller, koruyucu çerçeveler ve diğer güvenlik bileşenleri ile entegre edildiğinde, yönetim odaları, ekipman odaları ve çalışma alanları için bilgi giriş/çıkışlarının oluşturulmasına yardımcı olur.

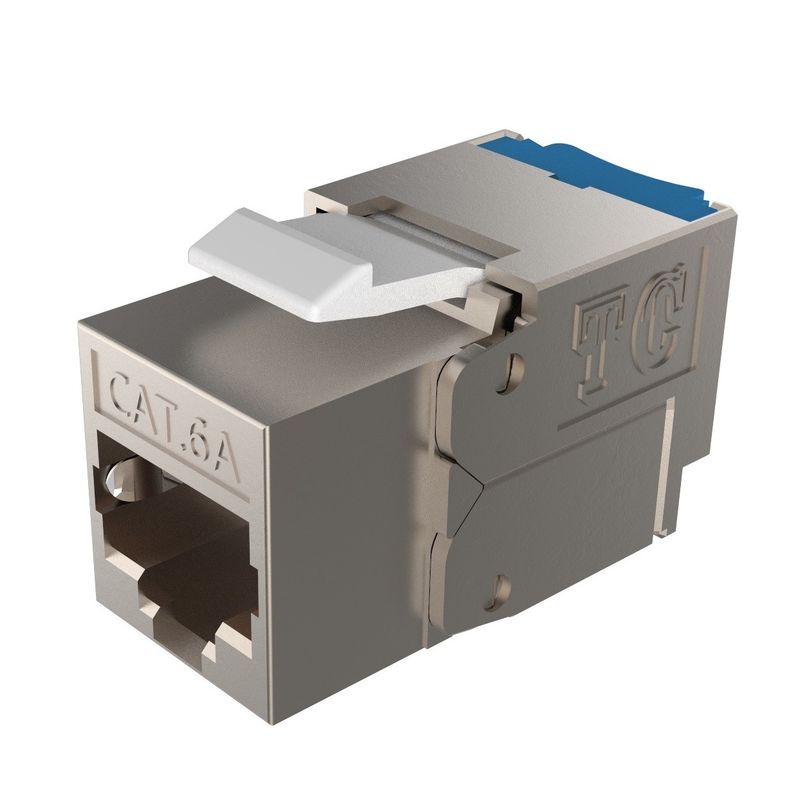

TC'nin Magic serisi Cat6/Cat6a korumalı/ekransız jakı, konektörler için Uluslararası IEC 60603-7 Standardını karşılar ve hatta aşar. 350MHz'e (Cat6 jakı için) ve 600MHz'e (Cat6a jakı için) kadar bant genişliği ileekranlı Cat6/Cat6a/Cat7/Cat7a ve blendajsız Cat6/Cat6a kablolarla sonlandırılır, D/E/EA Sınıfı (Cat6a jakı için) uygulamalarının yanı sıra 10G Base-T, 5G Base-T gibi Ethernet uygulamalarını destekler , 2.5G Base-T, 1G Base-T, 1G Base-TX ve 100 Base-T.Ayrıca, IEEE 802.3at altında geliştirilmiş Power Over Ethernet'i (POE+) destekler.
Ürün Özellikleri
Uygulama Standartları
GB/T 18233 (ISO/IEC 11801);GB 50311;TIA/EIA568-C.2
Teknik detaylar
Mekanik özellikler | |
Boy | 31 mm (Uzunluk) × 17 mm (Genişlik) × 18,9 mm (Yükseklik, Anahtar hariç) |
Ağırlık (20 adet, paketli) |
Korumalı: 480g, Korumasız: 350g |
Katı Tek Telin Uygulanabilirliği | 0,5 mm (AWG24) ~0,65 mm (AWG22) |
Tekrarlanan Sonlandırma Yeteneği | ≥ 20 kez, aynı veya daha büyük AWG22, 23, 24 katı tek tel ile sonlandırıldı |
Örgülü Telin Uygulanabilirliği | AWG26/7, bir kez tekrarlanan sonlandırma |
Uygun Yalıtım Çapı | 0,7 mm - 1,3 mm (köpüklü 1,5 mm) |
Yaşam döngüsü | ≥ 750 kez |
Depolama Sıcaklık Aralığı | -40℃ ila +70℃ |
Kurulum Sıcaklık Aralığı | -10℃ ila +60℃ |
Çalışma Sıcaklık Aralığı | -20℃ ila +60℃ |
Elektriksel Özellikler | |
Dielektrik gücü | DC 1000V (AC 750V), 1 dakika boyunca arıza veya flashover yok |
Yüksek Frekans Performansı | IEC60603-7-4 (Cat.6 ekransız, 250 MHz), IEC 60603-7-5 (Cat.6 ekranlı, 250 MHz), IEC 60603-7-41 (Cat.6A blendajsız, 500MHz), IEC 60603-7-51 (Cat.6A blendajlı, 500MHz) |
Ethernet Üzerinden Güç (POE) | IEEE 802.3at altında Ethernet Üzerinden Gelişmiş Güç |
