Ürün uygulaması

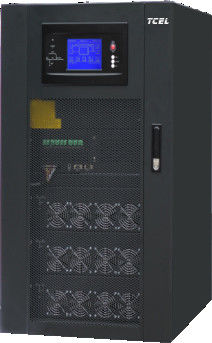

Endüstri lideri, tamamen dijital güç dağıtım ürünü olan TRM serisi modüler UPS gücü, güç elektroniği ve otomatik kontrolde en ileri teknolojiyi bir araya getirerek, kritik ekipmanın güç güvenilirliği, kullanılabilirliği ve bakımında çığır açan iyileştirmeler sağlar.
Geleneksel kule tipinin teknik özelliklerini modern modüler sunucu odalarının ihtiyacıyla bütünleştirerek, sistemin yüksek güvenilirliği ile birlikte modüler tasarımı garanti eder.
Devlet, finans, iletişim, eğitim, ulaşım, meteoroloji, radyo ve televizyon, endüstriyel ve ticari vergilendirme, sağlık, enerji ve elektrik ve diğer sektörlerde yaygın olarak kullanılmaktadır.
Güç Aralığı / Çalışma Yöntemleri
20-200 kVA, 3'ü 3'ü çıkış, online çift çevrim
Ürün Özellikleri
modeli | TRM 060/20 |
TRM 120/20 |
TRM 200/20 |
|
Kapasite | 60kVA | 120kVA | 200kVA | |
Ana Giriş | Terminal Bağlantısı | üç fazlı + N + PE | ||
Giriş gerilimi | 380/400/415VAC (Hat-Hat) | |||
Giriş Frekansı | 50/60Hz | |||
Güç faktörü | >0,99 | |||
Akım Bozulma Oranı | THDi<%3 (%100 doğrusal yük) | |||
Gerilim Aralığı | 304-478Vac (Hat-Hat) tam yükte;304V-228Vac (Hat-Hat) lineer değer kaybı %100'den %75'e | |||
Gerilim Frekansı | 40-70Hz | |||
pil | Pil Voltajı | ±240VDC (32-44 hücre ayarlanabilir) | ||
Şarj Gücü | %20* Aktif güç | |||
Şarj Voltajı Doğruluğu | ±1% | |||
Kalp ameliyati | Baypas Voltajı | 380V/400V/415V (Hat-Hat) | ||
Gerilim Aralığı | -%20 - +%15 | |||
Bypass Frekans Aralığı | 50/60Hz (nominal frekans) ±1Hz, ±3Hz, ±5Hz | |||
Çıktı | Nominal Çıkış Voltajı | 380/400/415VAC (Hat-Hat) | ||
Orantılı frekans | 50/60Hz | |||
Çıkış Gücü Faktörü | 0.9 | |||
Voltaj Doğruluğu | ±1.0% | |||
Çıkış Dinamik Yanıtı | <5% (%20-%80-20% yükleme adımı) | |||
Dinamik Kurtarma Süresi | <20ms (%0-%100-%0 yükleme adımı) | |||
Çıkış Toplam Harmonik Bozulma | <%1 (doğrusal yük), <%5,5 (doğrusal olmayan yük) | |||
İnverter Aşırı Yükü | 1 saat sonra baypasa %110 transfer;10 dakika sonra baypasa %125 aktarım; 1 dakika sonra baypasa %150 transfer;> 200 ms sonra baypasa %150 aktarım |
|||
Frekans Doğruluğu | %0.10 | |||
Takip Aralığı | Ayarlanabilir, ±0.5Hz-±5Hz, Varsayılan ±3Hz | |||
Takip Hızı | Ayarlanabilir, 0,5Hz/S-±3Hz/S, Varsayılan 0,5Hz/S | |||
Tepe Oranı | 3:01 | |||
Üç Fazlı Doğruluk | 120°±0.5° | |||
sistem | Yeterlik | Normal mod:%95 Ekonomik mod:%99 | ||
Pil Modu | %95 | |||
Ekran | LCD+LED, dokunmatik ekran + klavye | |||
Koruma Derecesi | IP20 | |||
İletişim arayüzü | RS232, RS485, kuru kontaklar, SNMP kartları, jeneratör arayüzü | |||
Çalışma ortamı | 0-40℃ (çalışma sıcaklığı);-25℃~70℃ (depolama sıcaklığı);%0-95 (yoğunlaşma yok) | |||
Gürültü (dB) / m | <66dB | |||
Seçenekler | SNMP kartları, yıldırımdan korunma, pil sıcaklık telafisi, SMS alarmı, toz ağı, çift giriş ünitesi, sismik montaj | |||
Kabin Tipi | 3 modüler kabin | 6 modüler kabin | 10 modüler kabin | |
Boyut (G*D*Y) (mm) | Ana Gövde | 600*900*1100 | 600*900*1600 | 600*900*2000 |
TCPM20 Modülü | 440*590*134 | |||
Ağırlık (kg) | Ana Gövde (modüllü) | 171kg | 277kg | 399kg |
TCPM20 Modülü | 22kg |
