Veri Merkezi UPS
,Raf Montajlı UPS
,10-90KVA UPS
-
Güç Aralığı10-90 kVA
-
Çalışma Yöntemleri3'ü 3'ü çıkış, 3'ü tek çıkışı, 1'i 1 arada, çevrimiçi çift dönüştürme
-
Giriş Gücü Faktörü＞ 0.99
-
Çıkış Gücü Faktörü1
-
Ekran9 inç Renkli Dokunmatik Ekran
-
Giriş Frekansı50/60Hz
-
Çıkış Anma Frekansı50/60Hz
-
İletişim arayüzüRS232, RS485, kuru kontaklar, SNMP kartları (opsiyon), acil kapatma
-
Menşe yeriÇin
-
Marka adıTC
-
Model numarasıTCRM060 / 10X

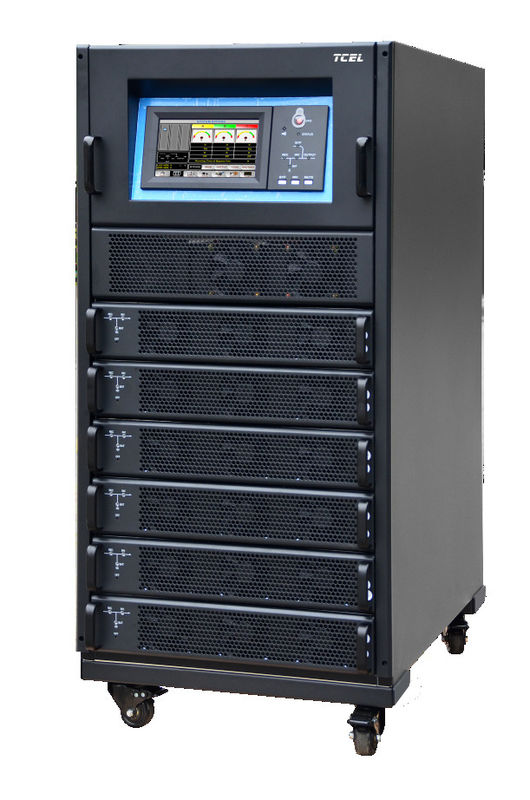

Veri Merkezi UPS Modüler UPS Rafa Monte 10-90KVA
Ürün uygulaması
Endüstri lideri, tamamen dijital güç dağıtım ürünü olan TCRM serisi modüler UPS gücü, güç elektroniği ve otomatik kontrolde en ileri teknolojiyi bir araya getirerek, kritik ekipmanın güç güvenilirliği, kullanılabilirliği ve bakımında çığır açan gelişmeler sağlar.
Geleneksel kule tipinin teknik özelliklerini modern modüler sunucu odalarının ihtiyacıyla bütünleştirerek, sistemin yüksek güvenilirliği ile birlikte modüler tasarımı garanti eder.
Güç Aralığı / Çalışma Yöntemleri
10-90kVA, 3 giriş 3 çıkış, 3 giriş tek çıkış, 1 giriş 1 çıkış (TCRM020/10X, TCRM040/10X, TCRM060/10X), online çift çevrim
Ürün Özellikleri
- Akıllı Koruma Çözümleri
TCRM serisi modüler UPS güç dağıtımı, güç modüllerinde hem yazılım hem de donanıma sahip olup, sistemi koruma altındadır.Olası gerilim, akım, ısıl performans ve kısa devre sorunları meydana geldiğinde, tüm sistemin güvenliğini ve güvenilirliğini sağlamak için hızlı ve verimli koruma sağlanabilir.
- Tam Dijital Kontrol
32 bit yüksek hızlı DSP dijital kontrolü ile iletişim sistemi, performansını daha istikrarlı ve daha güvenli hale getiren en gelişmiş CAN-BUS teknolojisini sunar.
- IGBT Modüllerinin Entegre Paketleme Yapısına sahip Çekirdek Güç Cihazları
TCRM serisi modüler UPS, çekirdek cihazların güvenilirliğini büyük ölçüde artıran entegre bir IGBT modül paketine sahiptir.Ayrık IGBT paralel yaklaşımının neden olduğu eşit olmayan akış ve voltaj stresini önler ve benzersiz izolasyon kanalı tasarımı, çevreye uyumunu önemli ölçüde artırır.
- Akıllı Pil Yönetim Çözümleri
Her bir güç modülünde, şarj için %20 güç kapasitesi sağlayan ayrı bir dijital yüksek güçlü şarj cihazı bulunur.Mükemmel pil yönetimi ve uzun pil ömrü için şarj ve deşarj devreleri DSP dijital kontrolündedir.
- Yeşil Enerji Tasarrufu
Giriş güç faktörü 0,99'dan fazla, giriş harmonikleri %3'ten az ve toplam verimlilik %95 veya daha fazla;ve akıllı uyku işlevi, tüm UPS'in verimliliğini etkin bir şekilde artırır.
- Güçlü Uzaktan Ağ Yönetimi Çözümleri
SNMP ağ yönetim kartı, UPS sisteminin ağ üzerinden uzaktan izlenmesine ve kontrolüne ve eşleşen uzaktan kumanda kutusu aracılığıyla birden fazla cihazın aynı anda uzaktan izlenmesine olanak tanır.
- Bakımın "Sıfır Eşiği"
Sadece birkaç dakika içinde korunur ve programı manuel olarak ayarlamaya gerek kalmadan modül kimliklerinin otonom olarak tanımlanmasını benimser.Kritik dalga formu kaydı, arıza analizi için uygun hale getirir.
- Akü Soğuk Başlatma
Sistem, açılması için pillerle birlikte soğuk çalıştırma ile birlikte gelir (20 kVA/25 kVA/30 kVA/45 kVA/50 kVA güç modülü için).
- Çalışırken Değiştirilebilir Statik Baypas İzleme Modülü
İzleme ve statik baypas modülleri çalışırken değiştirilebilir, her bir güç modülü tek nokta arızasını önlemek için otomatik kontrollü ve otomatik olarak çalıştırılır.
| modeli | TCRM 020/10X |
TCRM 040/10X |
TCRM 060/10X |
TCRM 030/15X |
TCRM 045/15X |
TCRM 090/15X |
|
| Kapasite | 20kVA | 40kVA | 60kVA | 30kVA | 45kVA | 90kVA | |
| Ana Giriş | Terminal Bağlantısı | üç fazlı + N + PE | |||||
| Giriş gerilimi | 380/400/415VAC (Hat-Hat) 220/230/240VAC (faz voltajı) | ||||||
| Giriş Frekansı | 50/60Hz | ||||||
| Güç faktörü | ＞0,99 | ||||||
| Akım Bozulma Oranı | THDi＜%4 | ||||||
| Gerilim Aralığı | 304-478Vac (Hat-Hat) tam yükte;304V-228Vac (Hat-Hat) lineer değer kaybı %100'den %75'e | ||||||
| Gerilim Frekansı | 40-70Hz | ||||||
| pil | Pil Voltajı | ±240VDC (32-44 hücre ayarlanabilir) | |||||
| Şarj Gücü | %20* Aktif güç | ||||||
| Şarj Voltajı Doğruluğu | ±1% | ||||||
| Kalp ameliyati | Baypas Voltajı | 380V/400V/415V (Hat-Hat), 220V/230V/240V (faz voltajı) | |||||
| Gerilim Aralığı | Varsayılan -%20-+%15;-%40-+%25 Opsiyonel | ||||||
| Aşırı Yük Kapasitesi | %125 uzun süreli çalışma;%130 10 dakika sürer; %150 1 dakika sürer;%150 > 300ms son yük |
%110 uzun süreli çalışma; %110 ＜ yük ＜ %130 10 dakika sürer; %130 ＜ yük ＜ %150 bir dakika sürer; %150 ＞ yük 300ms sürer |
|||||
| Çıktı | Nominal Çıkış Voltajı | 380/400/415VAC (Hat-Hat);220/230/240VAC (faz voltajı) | |||||
| Orantılı frekans | 50/60Hz | ||||||
| Çıkış Gücü Faktörü | 1 | ||||||
| Voltaj Doğruluğu | %1,50 | ||||||
| Çıkış Dinamik Yanıtı | ＜5% (%20-%80-20% yükleme adımı) | ||||||
| Dinamik Kurtarma Süresi | ＜20ms (%0-%100-%0 yükleme adımı) | ||||||
| Çıkış Toplam Harmonik Bozulma | ＜%1 (doğrusal yük), ＜%5,5 (doğrusal olmayan yük) | ||||||
| İnverter Aşırı Yükü | %102 uzun süreli çalışma;1 saat sonra baypasa %110 transfer;10 dakika sonra baypasa %125 aktarım; 1 dakika sonra baypasa %150 transfer;> 200 ms sonra baypasa %150 aktarım |
||||||
| Frekans Doğruluğu | %0.10 | ||||||
| Takip Aralığı | Ayarlanabilir, ±0.5Hz-±5Hz, Varsayılan ±3Hz | ||||||
| Takip Hızı | Ayarlanabilir, 0,5Hz/S-±3Hz/S, Varsayılan 0,5Hz/S | ||||||
| Tepe Oranı | 3:01 | ||||||
| Üç Fazlı Doğruluk | 120°±0.5° | ||||||
| sistem | Yeterlik | Ana mod: %95 Maks;Ekonomik mod: %98;Pil modu: %94,5 | |||||
| Ekran | LCD+LED+renkli dokunmatik ekran, 9 inç | ||||||
| Dilim | Çince, geleneksel Çince, İngilizce, Rusça, İtalyanca, İspanyolca, Almanca | ||||||
| Koruma Derecesi | IP20 | ||||||
| İletişim arayüzü | RS232, RS485, kuru kontaklar, SNMP kartları (opsiyon), acil kapatma | ||||||
| Kablolama Yöntemleri | Geri ve aşağı kablolama, isteğe bağlı | Aşağı kablolama | Geri ve aşağı kablolama, isteğe bağlı | Aşağı kablolama | |||
| Çalışma ortamı | 0-40℃ (çalışma sıcaklığı);-25℃~70℃ (depolama sıcaklığı);%0-95 (yoğunlaşma yok) | ||||||
| Gürültü (dB) / m | ＜56dB | ||||||
| Kabin Tipi | 2-modüler kabin | 4 modüler kabin | 6 modüler kabin | 2-modüler kabin | 3 modüler kabin | 6 modüler kabin | |
| Boyut (G*D*Y) (mm) | Ana Gövde | 485*697*398 (7U) | 485*697*575 (11U) | 485*751*1033 (22U) | 485*697*398 (7U) | 485*751*575 (11U) | 485*751*1033 (22U) |
| Ana Gövde (sunucu rafına konur) | 485*697*308 (7U) | 485*697*485 (11U) | 485*751*928 (21U) | 485*697*308 (7U) | 485*751*485 (11U) | 485*751*928 (21U) | |
| Modül | 436*590*85mm (2U) | ||||||
| Ağırlık (kg) | Ana Gövde (modüllü) | 73kg | 113kg | 175kg | 73kg | 119kg | 175kg |
| Modül | 15,3 kg (PM10X) | 15,5 kg (PM15) | |||||
